开源数据库存储结构研究报告：从写入落地到 RUM 三角，五条物理约束如何决定选型

开源数据库存储结构研究报告：从写入落地到 RUM 三角，五条物理约束如何决定选型

技术调研 · 2026-09 · 全部结论可回原文核实，推断层单独标注

选数据库常被当成软件偏好题。有人偏爱某一款，有人跟着团队走，有人看招聘需求。

但如果把主流开源数据库的存储层拆开，会看到一个不太一样的图景：它们回答的是同一组物理问题，只是答案不同。磁盘一次随机寻道要几毫秒、一页能装多少行、索引能占多少内存——这些量级不因软件品味而变。

本文按五条物理约束切分，每章只问一个问题，然后把行存、列存、LSM、文档、图、搜索、时序各类数据库拉到同一张桌上对照。

读法说明：本文的数据分两类。一类能回原文核实——论文原文引述、官方文档参数、项目 LICENSE 原文，均标注来源与年份。另一类是作者归纳的定性判断（例如「某类结构在 RUM 三角中大致偏哪一角」），会在正文与图注里明确标出「推断」，不与事实混写。

01 · 写入要落在哪里：顺序写与随机写

数据库最基础的物理事实是：磁盘顺序写远快于随机写。这不是软件优化出来的差异，而是存储介质本身的特性——顺序写不需要移动磁头，也能被操作系统与 SSD 的预读机制放大成更大的 I/O。

这条约束直接催生了两个设计。

先写日志，再改数据

几乎所有事务型数据库都用同一个手法：把变更先顺序追加到一份日志里，再慢慢把数据页改到目标位置。这样即使中途断电，也能靠日志重放出未完成的部分。

PostgreSQL 官方文档描述了它对应的文件布局：每个表和索引各存为一个独立文件，表超过 1 GB 会切成多个 GB 级 segment；每张表还带两个附属文件——空闲空间映射（后缀 _fsm）和可见性映射（后缀 _vm），后者记录哪些页已经确认没有死元组。[1]

超长字段另外处理。官方文档的原话是「拥有潜在超大字段的表会带一张关联的 TOAST 表，用于把大到无法留在表行内的字段值做行外存储（out-of-line storage）」。[1]

把随机写攒成顺序写

另一条路是彻底改变写入形态。1996 年 O'Neil 等四人在《The Log-Structured Merge-Tree》里给出了后来被广泛沿用的方案，论文的动机写得很直白：

论文原文（LSM-Tree，1996）

「像 B-tree 这样的标准磁盘索引结构，实际上会让这笔事务的 I/O 成本翻倍，把系统总成本推高最多百分之五十。」[2]

论文提出的机制是「延迟并批量处理索引变更，把变更从内存组件向一个或多个磁盘组件级联（cascading），方式类似归并排序」。[2] 具体动作叫 rolling merge：内存组件里的条目攒到接近阈值时，就把其中一段连续条目删下来、合并进磁盘上的组件。[2]

这套设计的代价论文自己写明了：「需要立即响应的索引查找，在某些情况下会损失 I/O 效率」。[2] 换句话说，写入路径的优化，是用读取路径的确定性换来的。

时序场景里更极端的取舍

如果把「写入极快」推到极致，就得放弃一部分读取精度。Facebook 的 Gorilla 系统面向监控场景，它的设计假设是：

论文原文（Gorilla，VLDB 2015）

「监控系统的用户并不太在意单个数据点，而在意聚合分析；同时新数据点的价值远高于旧数据点。」[3]

基于这个假设，Gorilla 用两种编码压缩时序数据：时间戳用 delta-of-delta，浮点值用 XOR。实测效果是把每个数据点压到平均 1.37 字节，体积降到原来的十二分之一；存储降到十分之一后数据能全部放进内存，官方报告查询延迟降低 73 倍。[3]

本章的代价清单

表 1 · 「写入怎么落地」的四种选择与各自代价

选择	写入路径	代价	典型代表
WAL + 原地更新	先追加日志，再改数据页	页内产生死元组，需要 VACUUM / 可见性映射清理	PostgreSQL[1]
LSM 级联合并	内存攒批，rolling merge 落盘	点查要跨多层查找；后台合并持续消耗 I/O	LSM 系（论文原始表述[2]）
不可变段	只追加新段，不修改旧段	段数增长后需要后台合并；删除是「标记」而非擦除	Elasticsearch[4]
有损编码	写入时就压缩，牺牲单点精度	单点值不可精确还原	Gorilla（1.37 字节/点[3]）

这张表已经露出了后文的线索：每种写入优化，都在别处记了一笔账。这笔账的严格形式要到最后一章的 RUM 猜想才讲完。

02 · 索引要占多少内存：稠密与稀疏

第二条约束是内存。索引的目的是避免全表扫描，但如果索引本身大到放不进内存，每次查询都要先把索引从磁盘读进来——索引反而成了负担。

这把选择逼成了一个纯粹的数量问题：每行记一个索引项，还是一批行记一个？

ClickHouse 的答案：8192

ClickHouse 的 MergeTree 引擎选了后者。官方文档的原话：

官方文档（ClickHouse MergeTree）

「主键并不引用单行，而是引用被称作 granule 的 8192 行组成的块。这使超大数据集的主键依然小到足以常驻内存，同时仍能快速访问磁盘数据。」[5]

官方把它叫稀疏索引（sparse index）。查找路径是对索引项做二分查找，定位到少数几个可能匹配的 granule，再把这些 granule 并行流式读入做匹配。[6]

按下这个数字，可以算清它换来了什么。

稀疏索引省下的恰好是 granule 倍

设表有 $N$ 行，granule 大小为 $g$，则稀疏索引的项数与稠密索引的项数之比为：

$$\frac{\text{稀疏项数}}{\text{稠密项数}}=\frac{\lceil N/g\rceil }{N}\approx \frac{1}{g}$$

代入 ClickHouse 的默认 $g=8192$，稀疏索引的项数约是稠密索引的 1/8192。更值得注意的是这个倍数与数据规模无关——只要 granule 不变，省下的比例恒为 $g$。

用具体数字看更直观。按每项 16 字节（8 字节 key + 8 字节偏移）估算：

表 2 · 稠密与稀疏索引的内存对比（g = 8192，每项 16 字节，作者计算）

数据量 N	稠密索引项数	稠密内存	稀疏索引项数	稀疏内存
1 亿行	100,000,000	1,525.9 MB	12,208	0.19 MB
10 亿行	1,000,000,000	15,258.8 MB	122,071	1.86 MB
100 亿行	10,000,000,000	152,587.9 MB	1,220,704	18.63 MB

10 亿行时，稠密索引要 15 GB 内存，稀疏索引只要 1.86 MB。这个差距解释了为什么 ClickHouse 敢在十亿行级表上把主键常驻内存。

二分查找步数只差恒定的一截

索引项少了，查找会慢多少？二分查找的步数是项数的对数，两者之差为：

$${\log }_{2}N-{\log }_2\frac{N}{g}={\log }_{2}g$$

代入 $g=8192$，差值是 ${\log }_{2}8192=13$ 步。这个差值同样是常数：数据从 100 万行涨到 100 亿行，稠密与稀疏的二分步数差距始终是 13 步。

表 3 · 二分查找步数对比（作者计算）

数据量 N	稠密索引步数	稀疏索引步数	差值
100 万行	19.9	6.9	13.0
1 亿行	26.6	13.6	13.0
100 亿行	33.2	20.2	13.0

两表合起来是一个相当干净的结果：稀疏索引用「多 13 步二分」换掉了「8192 倍的内存」。而这 13 步是在内存里做的，代价远低于把 15 GB 索引换出内存。

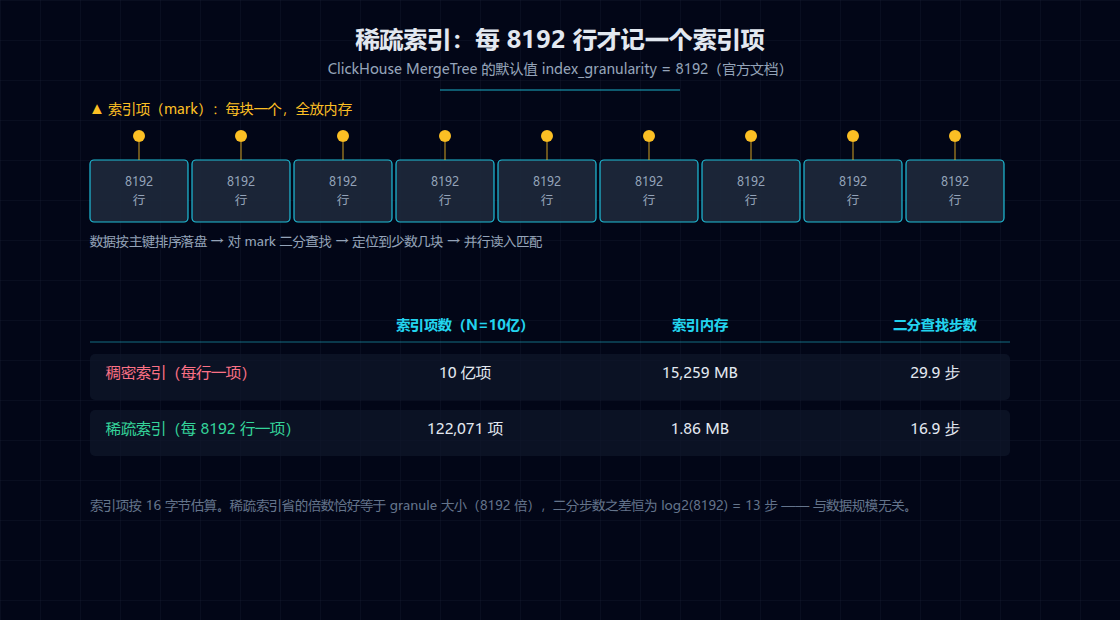

图 2 · 稀疏索引：每 8192 行一个索引项。数值按官方 granule 参数与 16 字节索引项估算（作者作图）

代价并没有消失，只是转移了

官方文档也写明了代价，原话是：「读取单段主键时，每个数据块中最多会多读 $\text{index\_granularity}\times 2$ 行。」[5] 按 8192 计，就是最多多读 16384 行。

这不是缺陷，而是稀疏索引的必然后果：索引只告诉你「目标大概在哪一块」，没法告诉你「块内第几行」。多读的那些行，就是定位精度的价格。

本章的代价清单

表 4 · 「索引占多少内存」的选择与代价

选择	索引粒度	换来什么	付出什么
稠密索引	每行一项	精确定位到行	内存随行数线性增长
稀疏索引（g = 8192）	每 8192 行一项	内存降到 1/8192	多读最多 2g 行、多 13 步二分[5][6]
自适应粒度	按行数据大小动态	大数据块不浪费索引项	索引项数不再可预测[6]

官方文档里还有一个对照值得一提：B-tree 的分支因子通常在几百到几千，在 887 万行、分支因子 1000 的例子中，平均需要 2.3 次磁盘寻道。[6] 把 $N=\mathrm{8,870,000}$、$b=1000$ 代入 ${\log }_{b}N$，得 2.316——与官方给出的 2.3 吻合。这个公式会在第五章展开。

03 · 扫描要读多少字节：行存与列存

第三条约束是扫描。分析型查询常常只碰少数几列——算一个均值、看一个分布、按两列分组——但表可能有几十上百列。

行存的问题在这里暴露：一行里的所有列紧挨着写在一起，要读第 3 列和第 7 列，就得把整行（含其余 98 列）都从磁盘搬进来。列存把同一列的数据连续存放，读两列就只读两块。

省下来的比例可以写成一行公式

设表有 $C$ 列，每列平均宽 $w$ 字节，查询涉及其中 $k$ 列，表有 $N$ 行。

行存需要读取的字节数是全部列的宽度：

$$B_{\text{行}}=N\cdot C\cdot w$$

列存只读被涉及的列：

$$B_{\text{列}}=N\cdot k\cdot w$$

两者之比即节省倍数：

$$\frac{B_{\text{行}}}{B_{\text{列}}}=\frac{C}{k}$$

表宽除以查询宽度。代入几组常见参数：

表 5 · 列存相对行存的 I/O 节省（按 C/k 计算，作者计算）

表列数 C	查询涉及列数 k	节省倍数 C/k
50	2	25.0×
100	5	20.0×
200	10	20.0×
50	3	16.7×

这个公式也说明了列存不总是赢：如果查询要取回整行（$k$ 接近 $C$），节省倍数趋近于 1，列存还要额外付出一次「把分散的列拼回行」的开销。

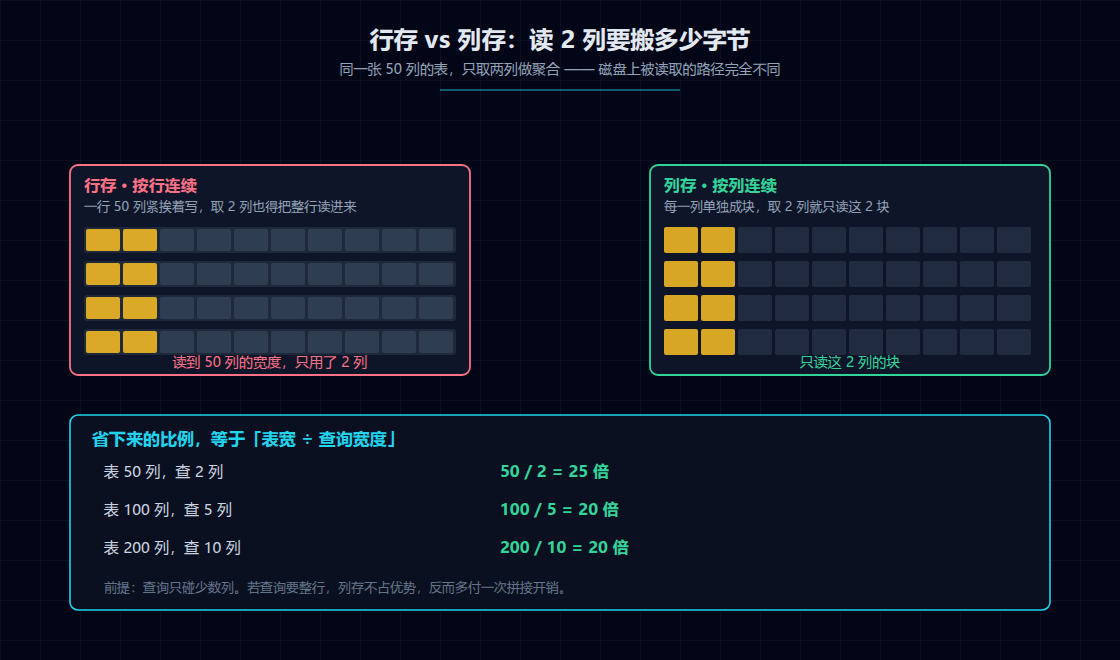

图 1 · 列存与行存的读取路径对照。省下的比例等于「表宽 ÷ 查询宽度」（作者作图，公式为作者推导）

列式为什么还能压得更小

连续的同类数据比混杂的行数据更好压。DuckDB 的轻量压缩文档描述了它在列上按块（最多 1024 个值）判断编码方式，可选方案包括常量编码（Constant）、游程编码（RLE）、字典编码、帧参照（Frame of Reference）以及 bit packing。[7]

这些编码各自针对一种数据形态。以「字典编码」为例：如果一列只有几十个不同取值（如贷款状态、产品类型），就把这些取值编号后按整数存储，列的实际宽度从字符串长度降到几比特。RLE 则对连续重复值直接记「值 + 重复次数」。

格式层面的规范化

列存要跨系统使用，就得有统一的字节布局。Apache Arrow 的格式规范给出了几项关键约定：用有效位图（validity bitmap）标记空值，用偏移量（offsets）表示变长数据，各列独立成缓冲。[8]

规范明确把「零拷贝」与「O(1) 随机访问」作为设计目标。[8] 这两条目标解释了它为什么按列独立缓冲：切换到下一行时，每列的偏移位置可以各自独立推进，不需要把整行数据搬来搬去。

表格格式解决的是另一层问题

文件格式（Parquet/Arrow）管「一个文件内部怎么排」，表格式管「一堆文件怎么组织成一个表」。Apache Iceberg 的规范把隐藏分区、快照（snapshot）、清单（manifest）、乐观并发列为核心特性，并在清单中记录内容统计（content stats）、字段统计与边界值（bounds）用于查询裁剪。[9]

规范按版本演进：v2 支持行级删除（row-level deletes），v3 扩展类型能力，v4 涉及元数据结构与表示。[9] 「行级删除」这个演进方向值得注意——它是列存文件不可变这一特性的补丁：文件写完不改，那要删一行怎么办？答案是另外记一份删除标记。

本章的代价清单

表 6 · 行存与列存的对照（含各自代价）

维度	行存	列存
读少数列	读整行宽度	只读涉及列[7]
读整行	一次连续读取	需按列拼接
压缩效果	列间混杂，压缩率受限	同列同质，编码空间大[7]
单行更新	原地改写一页	需追加写入 + 删除标记[9]
跨系统交换	按行序列化	按列缓冲，支持零拷贝[8]

表 6 的最后两行指向下一章：列存的强项在扫描和压缩，弱点在更新——而这恰好是行存与 LSM 系的强项。

04 · 更新要付什么：原地与差分

第四条约束是更新。数据写完不是结束，真实系统里数据一直在改：账户状态变了、订单撤销了、客户信息更新了。

问题在于，绝大多数存储结构的优化都建立在「数据不可变」或「顺序追加」之上。要支持更新，就得额外付出代价，而代价的形式取决于你选了哪条路。

路径一：原地改，用可见性映射收拾残局

PostgreSQL 的做法是保留旧版本的行，用可见性映射（_vm 文件）记录「哪些页已经确认没有死元组」。[1] 这带来一个持续的后台负担：死元组会累积，需要清理，而清理本身要读页、要写页。

这是对「事务可见性」这个需求的直接付款方式：为了让并发事务各自看到一致的历史快照，旧版本必须保留一段时间。

路径二：不改，只追加新段

Elasticsearch 的选择更彻底。官方文档的原话是：「在一个 shard 内部，数据被组织为不可变段（immutable segments），它们随文档被索引而写出。」[4]

不可变带来两个直接好处：段一旦写完就可以被并发读取而无须加锁，段内容也天然适合压缩。代价同样明确——文档「更新」其实是旧版本标记删除 + 新版本写入新段，段数量会持续增长，必须靠后台合并收拾。

官方文档还给出另一层结构：每个索引切成多个 shard 分布到集群节点，每个 shard 是一个自包含的 Apache Lucene 索引；副本 shard 提供容错，在某个节点响应失败时仍能提供数据。[4]

路径三：差分结构，把更新攒起来

回到 LSM。RUM 论文在解释「为最小化更新代价该怎么做」时，给出的正是这条路：

论文原文（RUM Conjecture，EDBT 2016）

「为了最小化更新数据的成本，人们会采用基于差分结构（differential structures）的设计，让许多查询能够合并更新，避免重组数据的开销。」[10]

LSM 的 rolling merge 就是差分结构的具体实现：更新先落在内存组件，攒到阈值再批量合并到磁盘。[2]

三种更新路径的对照

表 7 · 更新处理的三种路径

路径	更新怎么做	代价落在哪	代表
原地改 + 多版本	写新版本行，旧版本留待清理	死元组累积，需要后台清理	PostgreSQL[1]
不可变段	旧版本标记删除，新版本写新段	段数增长，需要后台合并	Elasticsearch[4]
差分结构	更新先攒在内存，批量合并落盘	读路径要跨多层查找	LSM 系[2][10]

三条路径的代价落点不同，但都指向同一个事实：没有哪种结构能同时把读、写、空间都做优。这个观察在 2016 年被形式化成一条猜想。

05 · 查询要几次寻道：树深与 granule

第五条约束是查找的物理代价。内存里的二分查找按步数算，磁盘上的查找按寻道次数算——后者贵好几个数量级。

B-tree 的寻道次数是对数级

设树的分支因子为 $b$（每个内部节点指向 $b$ 个子节点），叶层有 $N$ 个条目，则树高为：

$$h={\log }_{b}N$$

从根到叶要走 $h$ 层，每层通常一次随机 I/O。所以寻道次数随数据量对数增长，而增长的速度由分支因子决定。

ClickHouse 官方文档给了一组可直接验证的数字：分支因子通常几百到几千，在 887 万行、分支因子 1000 的情况下，平均需要 2.3 次磁盘寻道。[6] 代入公式：$h={\log }_{1000}\mathrm{8,870,000}=2.316$，与官方数值吻合。

表 8 · 树高与数据量、分支因子的关系（按 h = log_b N 计算，作者计算）

数据量 N	b = 100	b = 1000
100 万	3.00	2.00
1000 万	3.50	2.33
1 亿	4.00	2.67
10 亿	4.50	3.00
100 亿	5.00	3.33

数据量涨 1000 倍（100 万 → 10 亿），b = 1000 时树高只从 2.00 涨到 3.00——多一次寻道。这就是 B-tree 至今仍是默认索引的原因：它的查找代价几乎不随数据增长。

稀疏索引把「寻道」换成了「多读数行」

第二章讲过 ClickHouse 的 granule = 8192。这个设计在寻道层面的意义是：定位到 granule 之后，块内的匹配不再需要额外寻道，因为数据按主键排序连续存放。[6]

代价是块内必须扫完（或多读最多 $2g$ 行）。用「多读几行」替换「多一次寻道」，在磁盘 I/O 的价目表上通常是划算的——顺序读多行远比随机寻道便宜。

近似检索：用召回率换复杂度

向量检索面对的是另一类查找：在高维空间里找最近邻。精确算法在数据量大时代价不可接受，所以主流方案是近似最近邻（ANN）。

HNSW 是其中的代表。论文的核心贡献是把 NSW（Navigable Small World）结构做成「带可控层级」的多层图：搜索从上层开始，利用层级之间的尺度分离提升性能，论文明确报告其复杂度为对数级。[11]

论文原文（HNSW）

「从上层开始搜索，结合尺度分离，相比 NSW 提升了性能，并允许对数级复杂度伸缩。」[11]

HNSW 的关键参数在论文的插入算法里列得很清楚：$M$（每个新元素建立的连接数）、$M_{max}$（每层最大连接数）、$e{f}_{\text{Construction}}$（构建期搜索质量）、$mL$（层数随机化参数）。[11]

论文还指出一项重要细节：「额外采用一种选择近邻图邻居的启发式方法，在高召回率和高聚类数据的情况下显著提升了性能。」[11] 换句话说，图的构建策略比单纯的参数调整更能决定最终效果。

本章的代价清单

表 9 · 三类查找的代价结构

查找类型	代价量级	付出什么
B-tree 精确查找	O(log_b N) 次寻道[6]	索引项随行数增长（稠密）
稀疏索引查找	log2(N/g) 步二分 + 多读最多 2g 行[5][6]	定位精度到块不到行
HNSW 近似查找	对数级[11]	结果是近似的，需用召回率衡量

06 · 不是表的数据怎么存：文档、键值与图

前五章默认了一个前提：数据是「行 × 列」的表格。但主流开源数据库里，有相当一部分不这么存——文档、键值、图各自有完全不同的物理布局。

换个角度问：如果不按行存也不按列存，那么**「一次查询要读多少数据」这件事由什么决定**？

文档型：一个文档就是一次读取单位

文档型数据库把「一整条记录」当作读取的原子单位。MongoDB 官方文档给出的默认引擎是 WiredTiger，它提供的是文档级并发、检查点（checkpointing）与压缩。[12]

「文档级并发」这个措辞值得停下来看：并发控制的最小单位是文档，不是行也不是页。这意味着两个事务改同一个文档会冲突，改不同文档则不冲突——一个文档内的多个字段天然是一起读、一起写的。

官方文档还提到企业版另有一种「内存存储引擎」，不把数据落盘。[12] 这是文档型结构的一个额外自由度：既然读取单位是文档，把整个工作集放内存就足以应对多数场景。

键值型：结构最简，代价最明确

键值存储把「按 key 取 value」这一件事做到极致。RUM 论文的判断是：点查复杂度最低的是哈希索引。[10] 键值存储正是建立在这个前提上。

它的代价在 RUM 三角里最清楚：优化了读（点查）与内存（结构极简），更新与范围查就得付账。论文也提到，哈希索引不支持范围查询。[10]

值得注意的现象是键值存储近年的演化方向。Redis 官方发行说明显示，其代码来自多个仓库：主库之外还有查询引擎（RediSearch）、JSON 类型（RedisJSON）、时序类型（RedisTimeSeries）等。[13] 一个原本只做键值的内存存储，正在通过外挂模块不断扩展数据模型——这本身就是「单一结构无法覆盖所有负载」的实证。

图：把「关系」本身当成一等公民

图数据库的核心主张是：当查询的主体是「关系」时，把关系直接存成物理连接，比在表上做多表连接更快。

需要如实说明：本文尝试抓取 Neo4j 官方《Database internals》文档，取到的页面是文档导航结构，没有取到存储层细节；Kuzu 官方文档站点连接失败，Milvus 文档路径返回 302 重定向。[14] 因此本章不对图存储的物理布局做具体陈述。

能说的是它在 RUM 框架里的位置：图结构为了优化「遍历」这一种读，需要把邻接关系物化成物理指针或边记录，这本身就是明知代价的选择——用存储空间与写入时的维护成本，换遍历时的跳数。这一判断属作者推断，无原文出处。

同一份数据，两种存法

TiDB 的做法把这个问题摆得很直白：同一套数据同时维护两种物理形态。官方架构文档显示，TiKV 承担分布式事务型键值存储，TiFlash 承担列存；数据存储的基本单元是 Region，每个 Region 负责一段 key 范围，且是左闭右开区间 $[\text{StartKey},\text{EndKey})$。[15]

表 10 · 非表格结构的数据模型与物理布局（含各自代价）

类型	读取原子单位	优先优化	代价	来源
文档型	一个文档	整条记录的读写	跨文档查询需要额外索引	MongoDB 官方[12]
键值型	一个键	点查	不支持范围查	RUM 原文[10]
搜索型	不可变段	并发读不加锁	段数增长需合并	ES 官方[4]
图	邻接关系	多跳遍历	空间与写入维护成本	推断（未核到原文[14]）
混合（HTAP）	按引擎分	行存与列存各取所需	两套存储的同步与一致性成本	TiDB 官方[15]

表 10 最后一行给出了一个值得琢磨的答案：如果 RUM 三角里没有同时优化三项的方案，那就同时维护两套物理存储，让每种负载各走自己的路径。代价从「结构本身」转移到了「两套结构之间的一致性维护」上——代价还是没消失，只是换了个地方付。

07 · 数据放在哪台机器：分区与副本

前面几章都在讨论「一份数据在单机上怎么摆」。但开源数据库的多数生产部署是分布式的，于是多出一条约束：数据要切开放在多台机器上，同时还得能被完整查出来。

切开：分区单位决定裁剪能力

切分方式是第一个决策。TiDB 选择按 key 范围切：Region 是数据存储的基本单元，负责一段左闭右开的 key 区间，并由多副本共同承担。[15]

按范围切的直接好处是范围查询可以只碰少数几个 Region——因为相邻的 key 落在同一个区间里。这与第二章的稀疏索引、第三章的分区裁剪是同一个思路在不同层级上的重复：先把数据按查询常用的维度排好序，再用「砍掉不需要的部分」来省 I/O。

Elasticsearch 的切分单位是 shard：每个索引切成多个 shard 分布到集群节点，每个 shard 是一个自包含的 Apache Lucene 索引。[4] 官方文档还指出，单个 shard 能高效管理的数据量有实际上限，所以把数据分散到多个 shard 才能让每个 shard 保持性能。[4]

这句话暴露了切分的一个反直觉之处：shard 不是越多越好，也不是越少越好。切得太粗，单个 shard 超出容量上限；切得太细，跨 shard 的查询与合并开销上升。切分粒度和第二章的 granule 大小是同一类参数——都是「用定位精度、换管理开销」的旋钮。

复制：容错要付的账

切分之后必须复制，否则任何一台机器挂掉都会丢数据。Elasticsearch 的副本 shard 提供容错，「在某个节点响应失败时仍能让数据可用」。[4]

复制引入的代价是写入路径的额外成本：一次逻辑写入要在多个副本上落盘并达成一致，才算完成。这与第四章讲的「写放大」是同一个账本——只不过这里的放大倍数由副本数决定，与合并策略无关。

副本也带来一项额外收益：副本可以对外提供读服务。[4] 于是「多花钱做的容错」顺带提高了读吞吐——这是少数几处代价与收益方向一致的设计，代价（额外的写入成本）换来的是两项收益（容错 + 读扩展）。

本章的代价清单

表 11 · 分区与复制的决策与代价

决策	常见做法	换来什么	付出什么
按 key 范围切	Region 为左闭右开区间[15]	范围查询只碰少数 Region	热点集中于某段 key 时形成负载倾斜
按 shard 切	每个 shard 一个自包含 Lucene 索引[4]	单 shard 保持在容量上限内	跨 shard 查询与合并开销
多副本	副本 shard 提供容错[4]	节点故障仍可用 + 读吞吐扩展	写入需在多个副本落盘并达成一致
双引擎并存	TiKV 行存 + TiFlash 列存[15]	事务与分析各取所需	两套存储的同步与一致性成本

到这里，七章的账本已经记满。它们各自记在不同科目里——写放大、读放大、空间放大、同步成本——但都是同一条约束的不同侧面。

08 · 把各类数据库放进 RUM 三角

前五章各自看到一笔代价。2016 年，Athanassoulis 等六人（作者机构含哈佛、IBM 苏黎世研究院、EPFL、Facebook）把这些代价形式化成一条猜想。[10]

猜想的完整表述

论文原文（RUM Conjecture，EDBT 2016）

「RUM 猜想：读、更新、内存——优化其中两项，代价是第三项。」[10]

「为 RUM 三项开销中的两项设定上界，会导致第三项开销存在无法继续降低的硬下界。」[10]

论文给的理想方案是：「一种总是提供最低读成本、最低更新成本，且不额外占用内存或存储空间的访问方法」——然后指出这不可能。[10]

论文还指出，点查复杂度最低的是哈希索引，范围查复杂度最低的是 B+-Tree；而像 ZoneMaps 这类稀疏索引访问方法体积最小，但点查与范围查都不是最优。[10] 这与第二章算出的「稀疏索引以定位精度换内存」是同一件事的两种说法。

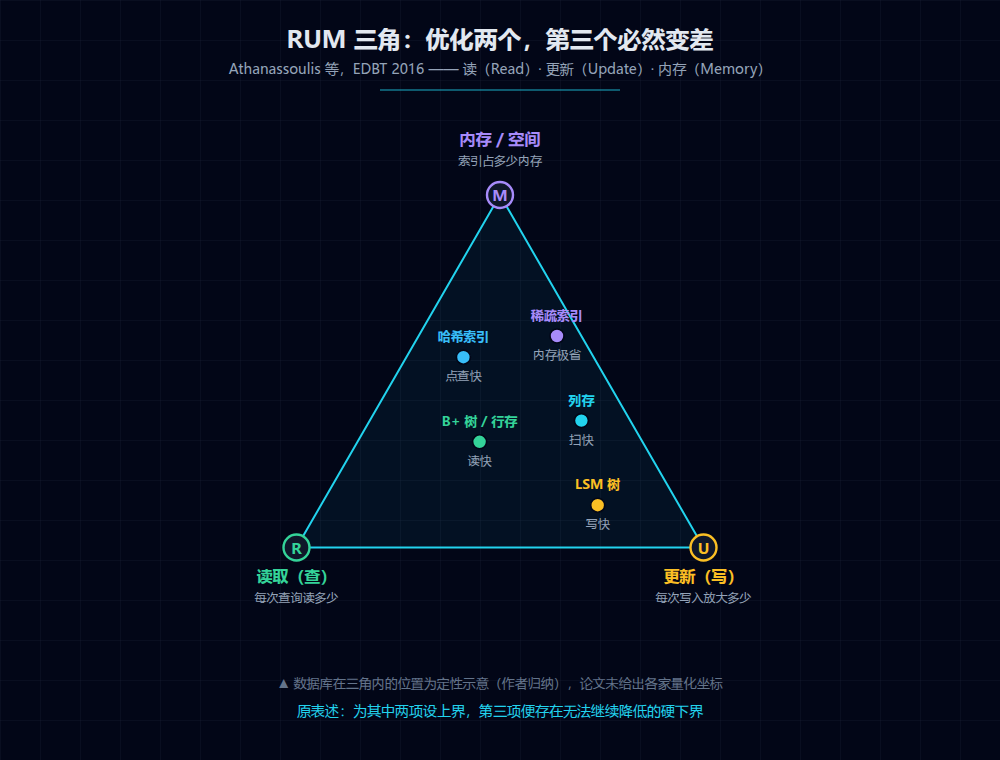

图 3 · RUM 三角。三角内各项结构的位置为定性示意（作者归纳），论文原文未给出量化坐标

RUM 视角下看各家结构

需要先说明：RUM 是一套解释框架，论文并未给出各家数据库的量化坐标。下表的位置判断属作者归纳，用于理解取舍方向，不能当作实测排名。

表 12 · 各类存储结构的 RUM 取舍方向（作者归纳，定性）

结构	优先优化	主要代价	原文依据
B-tree / 行存	读（尤其范围查）	写时需维护索引、页分裂	RUM 原文[10]
LSM 系	更新	点查跨多层	LSM 原文自述[2]
列存	读（大范围扫描）	单行更新需删除标记	Iceberg v2[9]
稀疏索引	内存	定位到块不到行	ClickHouse 官方[5][6]
哈希索引	读（点查）	不支持范围查	RUM 原文[10]
不可变段（搜索）	读（并发不加锁）	段数增长需合并	ES 官方[4]
有损编码（时序）	内存 + 写	单点精度损失	Gorilla[3]
HNSW	读（近似查）	结果是近似的	HNSW 原文[11]

三条放大概念

工程界常用三个词描述这些代价，它们与 RUM 三项一一对应：

• 写放大：一次逻辑写入引发多少次物理写入。LSM 的 rolling merge 会反复重写同一份数据，这是它换取写入吞吐的方式。[2]
• 读放大：一次逻辑读取引发多少次物理读取。稀疏索引多读 $2g$ 行、LSM 点查跨多层，都属于读放大。[2][5]
• 空间放大：为支持更新而保留的额外版本占了多少空间。PostgreSQL 的死元组、ES 的已删除段、Iceberg 的删除标记都属于这一类。[1][4][9]

三个放大项与 RUM 三项的对应关系是：写放大对应更新代价、读放大对应读取代价、空间放大对应内存代价。它们的共同点是——只能转移，不能同时消除。

工程上怎么用这个框架

1. 先量化自己的负载比例。读写比、查询涉及的列数、点查与范围查的比例。这三组数字决定了 RUM 三角里你能接受牺牲哪一角。
2. 不要指望「全都优化」的选型。RUM 猜想给出的正是这个否定结论：任何宣称三项都最优的方案，需要有可核实的解释来说明它如何绕过硬下界。[10]
3. 把代价显性写进设计文档。选了 LSM 就承认点查成本，选了列存就承认更新要写删除标记，选了稀疏索引就承认定位精度是块级的。

写在最后

回到开头的问题：选型为什么常被当成偏好题？

因为软件品味容易被讨论，而物理约束不容易——它需要算一遍。本文把五条约束各自算了一遍，结果都落在同一句话上：读写空间三者不可兼得，你只是在选择放弃哪一项。

这个结论不新，2016 年就已经有人把它写成猜想。[10] 但它的实用价值在于可操作：一旦你能量化自己的读写比、查询宽度与精度要求，「该选哪个」就不再是偏好问题，而是一道有明确约束的取舍题。

数据说明：本文引用的论文与官方文档均标注来源编号，可在文末对应。文中所有按公式计算得出的数字（表 2、表 3、表 5、表 8）为本机实算结果，非引用。表 12 的结构位置判断属作者归纳的定性说明，论文原文未给出量化坐标。

论文与官方文档的原文核实工作、以及本文涉及的「未核到原文」条目，见留档 data/facts.md。

参考来源

1. PostgreSQL 官方文档《Database File Layout》《A Brief History of PostgreSQL》《TOAST》，postgresql.org/docs/current/
2. O'Neil, Cheng, Gawlick, O'Neil, The Log-Structured Merge-Tree (LSM-Tree), Acta Informatica（预印本），1996
3. Pelkonen 等，Gorilla: A Fast, Scalable, In-Memory Time Series Database, VLDB 2015
4. Elasticsearch 官方文档《Documents and indices》，elastic.co/guide/
5. ClickHouse 官方文档《MergeTree》，clickhouse.com/docs/en/engines/table-engines/mergetree-family/mergetree
6. ClickHouse 官方《A Beginner's Guide to ClickHouse Primary Indexes》，clickhouse.com/docs/en/guides/best-practices/sparse-primary-indexes
7. DuckDB 官方博客《Lightweight Compression in DuckDB》，duckdb.org/2022/10/28/lightweight-compression
8. Apache Arrow 官方《Columnar Format》规范，arrow.apache.org/docs/format/Columnar.html
9. Apache Iceberg 官方《Table Spec》，iceberg.apache.org/spec/
10. Athanassoulis 等，Designing Access Methods: The RUM Conjecture, EDBT 2016
11. Malkov & Yashunin, Efficient and robust approximate nearest neighbor search using Hierarchical Navigable Small World graphs, arXiv:1603.09320
12. MongoDB 官方文档《Storage Engines》，mongodb.com/docs/manual/core/storage-engines/
13. Redis 官方仓库 00-RELEASENOTES（Redis Open Source 8.10 release notes），github.com/redis/redis
14. 图数据库存储层细节：抓取 Neo4j 官方《Database internals》仅得导航页；Kuzu 官方站点连接失败、Milvus 文档 302 重定向 —— 未核到原文，故正文不陈述其物理布局
15. PingCAP 官方《TiDB Architecture》，docs.pingcap.com/tidb/stable/tidb-architecture
