matplotlib高级绘图：从基础到学术论文级
5月24日2026年
先验直觉：iris_df = pd.DataFrame(iris.data, columns=iris.feature_names)
关键词：Python，matplotlib，pandas，PCA，评分卡，分类，时间序列
一、为什么需要高级绘图
python
# 数据准备：本文所有示例共用
import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from sklearn.datasets import load_iris, load_diabetes
import pandas as pd
import datetime
from matplotlib.gridspec import GridSpec
from matplotlib import rcParams
today = datetime.date.today().strftime('%Y-%m-%d')
np.random.seed(42)
# 基础函数数据
x = np.linspace(0, 10, 100)
y1 = np.sin(x) + np.random.normal(0, 0.1, 100)
y2 = np.cos(x) + np.random.normal(0, 0.1, 100)
y3 = np.sin(x) * np.cos(x)
# Iris数据集
iris = load_iris()
iris_df = pd.DataFrame(iris.data, columns=iris.feature_names)
iris_df['species'] = iris.target默认的 plt.plot() 满足快速查看需求，但学术论文、公众号文章需要更高标准的可视化。一套好的配色加上合理排版，能让同样数据传递的信息量翻倍。学术审稿人往往从图表的第一印象判断研究的严谨程度——模糊的图片、刺眼的彩虹配色、重叠的文字，都会拉低整体评价。在实际工作中，同样的数据用默认设置画出来和专业级别画出来，给读者带来的感受天差地别。这不仅是审美的差异，更是数据传达效率的差异。
很多初学者在学完基础的折线图、柱状图、散点图之后，就以为自己"会画图了"。但真正进入科研论文写作或数据分析报告制作时，才发现自己掌握的远远不够：不知道如何在一张画布上排布多个子图、不知道如何选择适合数据的配色方案、不知道如何输出符合期刊要求的图片格式。这些看似琐碎的问题，恰恰是区分"能用"和"好用"的关键。
本文从 matplotlib 三层架构 出发，系统覆盖以下核心内容：子图排版技巧（包括 subplot_mosaic 和 GridSpec 两种方式）、颜色映射的选择原则（顺序型、发散型、定性型的应用场景）、Tufte 排版原则与 data-ink ratio 优化、高级图表类型（小提琴图、六边形分箱图、配对图）、主题自定义（rcParams 精细调参与 seaborn 风格切换）、输出优化（不同格式与 DPI 选择），以及中文用户最常见的踩坑指南。每一节均配有可直接运行的完整代码、预期输出说明，以及实际项目中常见的坑和解决方案。
二、matplotlib的三层架构
理解 matplotlib 的内部结构是进阶使用的前提。整个绘图系统分为三个层级：
| 层级 | 名称 | 作用 |
|---|---|---|
| Figure（画布） | 顶层容器 | 容纳所有元素，是整个图像的顶级对象 |
| Axes（坐标系） | 中间层 | 每个子图对应一个 Axes 对象，包含数据区域、坐标轴、刻度等 |
| Artist（绘制元素） | 底层 | 所有可见元素——线条、文本、图块、图例——都是 Artist 实例 |
python
# 三层架构演示：从画布到坐标系到绘图元素
fig = plt.figure(figsize=(10, 5)) # Figure层：创建画布
ax = fig.add_subplot(111) # Axes层：在画布上加坐标系
line = ax.plot(x, y1, color='#2980b9')[0] # Artist层：绘制线条（返回Line2D对象）
ax.set_title('QIAN DATA: 三层架构示意图', fontsize=13)
ax.set_xlabel('x'); ax.set_ylabel('y')
plt.tight_layout()
plt.savefig('three_layer.png', dpi=150)
plt.show()

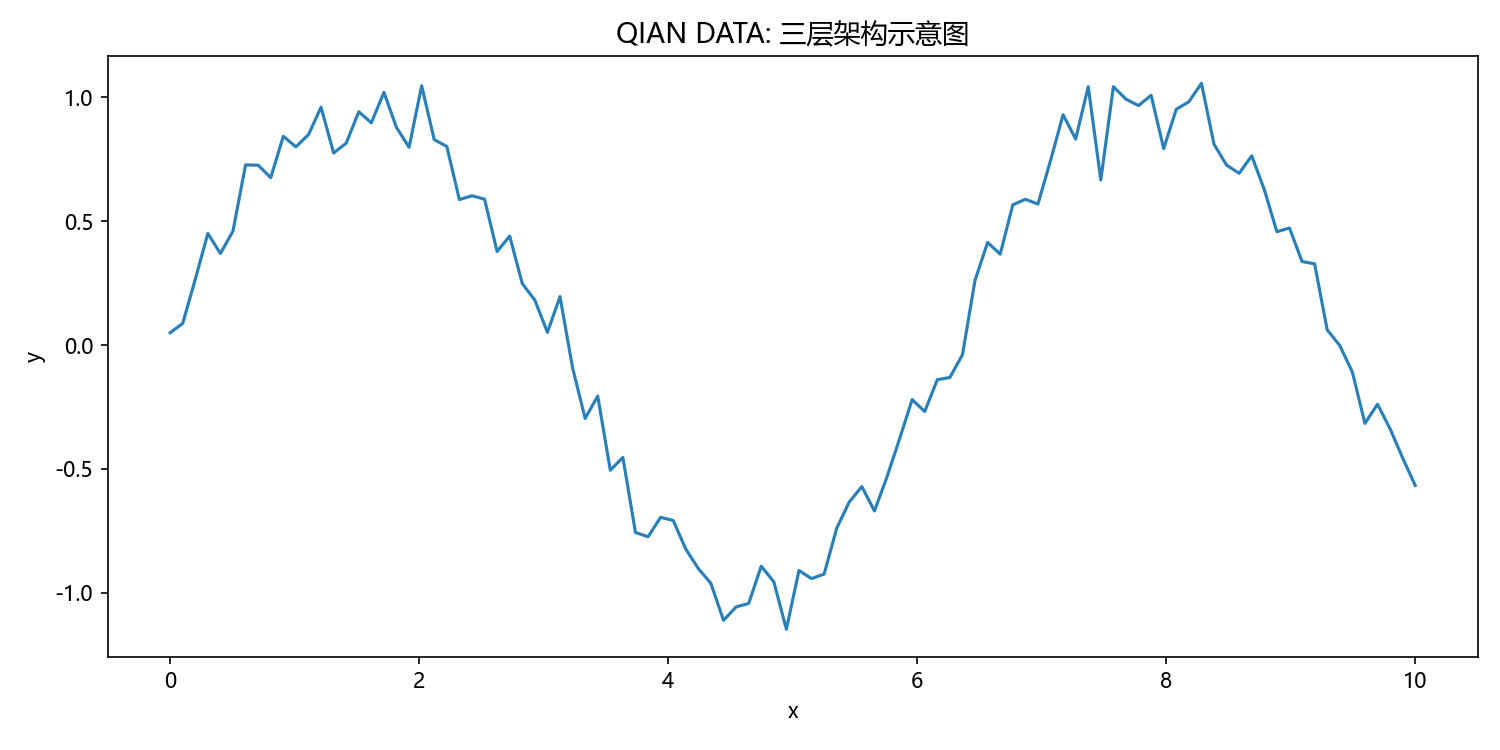

预期输出： 一张带有正弦曲线的折线图，标题标注"QIAN DATA: 三层架构示意图"。
实用要点：
- 操作 Artist 对象可以精细控制每个元素，例如
line.set_linewidth(3)加粗线条，line.set_color('red')改变颜色 - 通过
ax.get_children()可查看当前 Axes 上的所有 Artist 列表，用于调试和探索 - 删除某个元素：调用
line.remove()将其从 Axes 中移除 - 理解三层架构后，复杂布局（如多个 Axes 共享一个 Figure）就不再困难——你可以在同一个 Figure 上创建任意数量的 Axes，每个 Axes 独立绘图，通过 Figure 统一控制输出大小和样式
- 进阶技巧： 在同一个 Axes 上添加第二个 Y 轴（
twinx()）实际上是在同一个 Figure 上创建了第二个 Axes，二者共享 X 轴但 Y 轴独立，这正是双Y轴图的底层原理
三、颜色映射（Colormap）的选择原则
颜色映射是可视化中容易被忽视但极其重要的环节。选错配色不仅影响美观，更可能误导读者。matplotlib 提供三大类 colormap：
3.1 顺序型（Sequential）
适用于取值从低到高连续变化的数据（如温度、海拔、概率密度）。
python
# 顺序型 colormap 演示
data = np.random.rand(10, 10)
fig, axes = plt.subplots(1, 3, figsize=(12, 4))
cmaps_seq = ['Blues', 'viridis', 'plasma']
for ax, cmap in zip(axes, cmaps_seq):
im = ax.imshow(data, cmap=cmap, aspect='auto')
ax.set_title(f'QIAN DATA: {cmap}（顺序型）')
plt.colorbar(im, ax=ax, shrink=0.8)
plt.tight_layout()
plt.savefig('sequential_cmap.png', dpi=150)
plt.show()

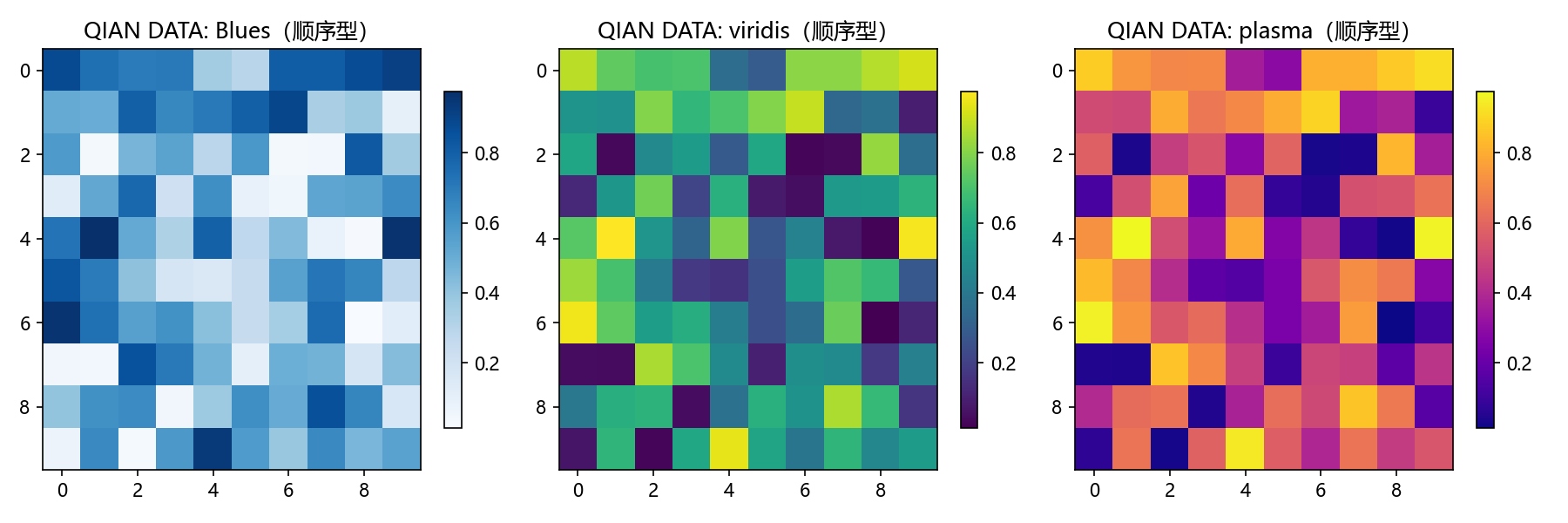

预期输出： 三张热力图并排，分别使用 Blues、viridis、plasma 三种顺序型配色，颜色从浅到深递进表示数值从小到大。
推荐顺序型配色： viridis（色盲友好，科学计算标准，从深紫渐变到明黄）、Blues（清爽蓝色系，适合公众号文章和经济类图表）、plasma（暖色系，高对比度，适合强调极值区域的场景）。此外还有 magma（暗色背景下的好选择）、cividis（另一种色盲友好方案）。
特别提醒——哪些配色应该永久避开： jet（彩虹色）虽然看起来"鲜艳"，但存在三个问题：一是色盲人群无法区分红绿色区域，二是印刷后中间段变暗导致细节丢失，三是视觉上创造了不存在的边界。同样不建议使用的还有 rainbow、gist_ncar、hsv 等高饱和度的彩虹色调色板。如果你的论文中还出现 jet 配色，审稿人大概率会建议你换掉。
3.2 发散型（Diverging）
适用于数据围绕某个中点（如零值、均值）向两侧偏离的场景。中点用浅色，两端用对比色。
python
# 发散型 colormap 演示
data_div = np.random.randn(10, 10)
fig, axes = plt.subplots(1, 3, figsize=(12, 4))
cmaps_div = ['RdBu', 'coolwarm', 'PiYG']
for ax, cmap in zip(axes, cmaps_div):
im = ax.imshow(data_div, cmap=cmap, center=0, aspect='auto')
ax.set_title(f'QIAN DATA: {cmap}（发散型）')
plt.colorbar(im, ax=ax, shrink=0.8)
plt.tight_layout()
plt.savefig('diverging_cmap.png', dpi=150)
plt.show()

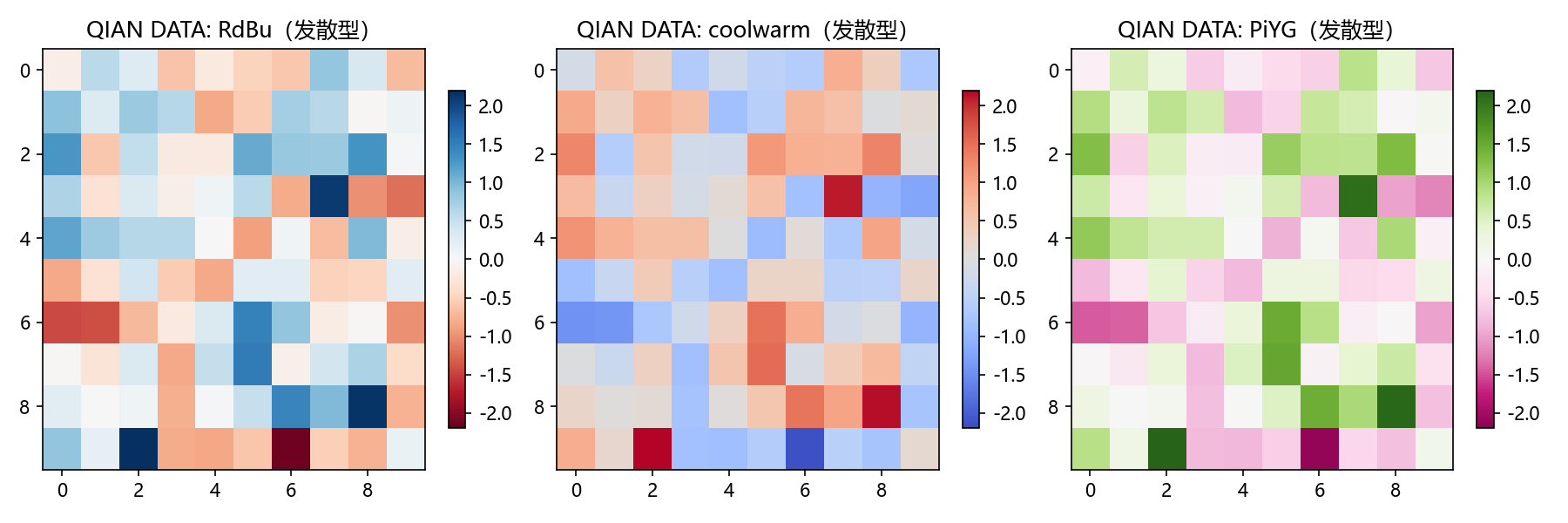

预期输出： 三张热力图，颜色从两端深色向中间浅色过渡，适合表达正负差异或偏离程度。
推荐发散型配色： RdBu（红蓝对比最经典）、coolwarm（冷暖色调，视觉舒适）、PiYG（紫-绿，适合生物/医学）。
3.3 定性型（Qualitative）
适用于离散类别数据，各类别之间没有大小关系，颜色只需在视觉上互相区分即可。
python
# 定性型 colormap 演示
categories = ['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H']
values = np.random.randint(5, 20, 8)
fig, axes = plt.subplots(1, 3, figsize=(12, 4))
cmaps_qual = ['Set2', 'tab10', 'Pastel1']
for ax, cmap in zip(axes, cmaps_qual):
colors = plt.cm.get_cmap(cmap)(np.linspace(0, 1, len(categories)))
ax.bar(categories, values, color=colors, edgecolor='white')
ax.set_title(f'QIAN DATA: {cmap}（定性型）')
plt.tight_layout()
plt.savefig('qualitative_cmap.png', dpi=150)
plt.show()

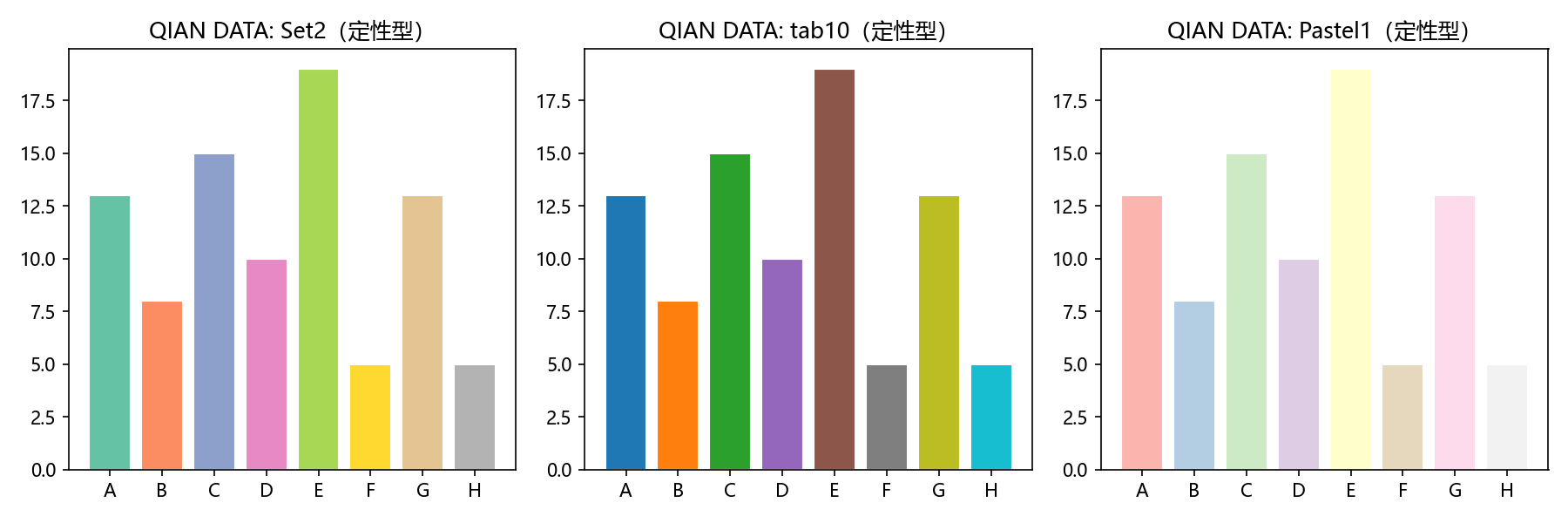

预期输出： 三组柱状图，每组使用不同的定性配色方案，各类别颜色不重叠且视觉区分度高。
推荐定性型配色： Set2（莫兰迪色系，柔和）、tab10（对比强烈，适合分类数少的情形）、Pastel1（粉彩色系，适合背景元素）。
三类 colormap 选择总结：
| 数据类型 | 推荐 colormap 类型 | 示例 |
|---|---|---|
| 连续数值（0→100） | 顺序型 | viridis, Blues, plasma |
| 有中点的数值（-1→0→1） | 发散型 | RdBu, coolwarm, PiYG |
| 离散类别（A/B/C/D） | 定性型 | Set2, tab10, Pastel1 |
| 避免使用 | — | jet, rainbow, gist_ncar |
四、排版原则：Tufte原则与data-ink ratio
Edward Tufte 在《The Visual Display of Quantitative Information》中提出了影响深远的数据可视化原则，至今仍是学术图表制作的黄金标准。
核心思想：
| 原则 | 解释 |
|---|---|
| Data-ink ratio | 数据"墨水"占总墨水比例最大化，非数据元素最小化 |
| Avoid chartjunk | 去除没有数据意义的装饰——3D伪影、过度网格、无意义渐变、冗余图片 |
| Lie factor | 图形尺寸变化应与数据变化成比例，不能人为夸大视觉效果 |
| Small multiples | 多变量对比时用小倍数图阵列，而非将所有信息堆叠在同一张图中 |
python
# data-ink ratio 对比：默认 vs Tufte优化
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 4))
# 左图：默认风格（low data-ink ratio）
ax1.plot(x, y1, color='b', linewidth=1)
ax1.set_title('默认风格（低 data-ink ratio）', fontsize=11)
ax1.grid(True)
ax1.set_facecolor('#f5f5f5')
# 右图：Tufte风格（high data-ink ratio）
ax2.plot(x, y1, color='#2c3e50', linewidth=1.5)
ax2.set_title('QIAN DATA: Tufte优化风格（高 data-ink ratio）', fontsize=11)
ax2.spines['top'].set_visible(False)
ax2.spines['right'].set_visible(False)
ax2.spines['left'].set_color('gray')
ax2.spines['bottom'].set_color('gray')
ax2.tick_params(colors='gray')
ax2.grid(False)
plt.tight_layout()
plt.savefig('tufte_contrast.png', dpi=150)
plt.show()

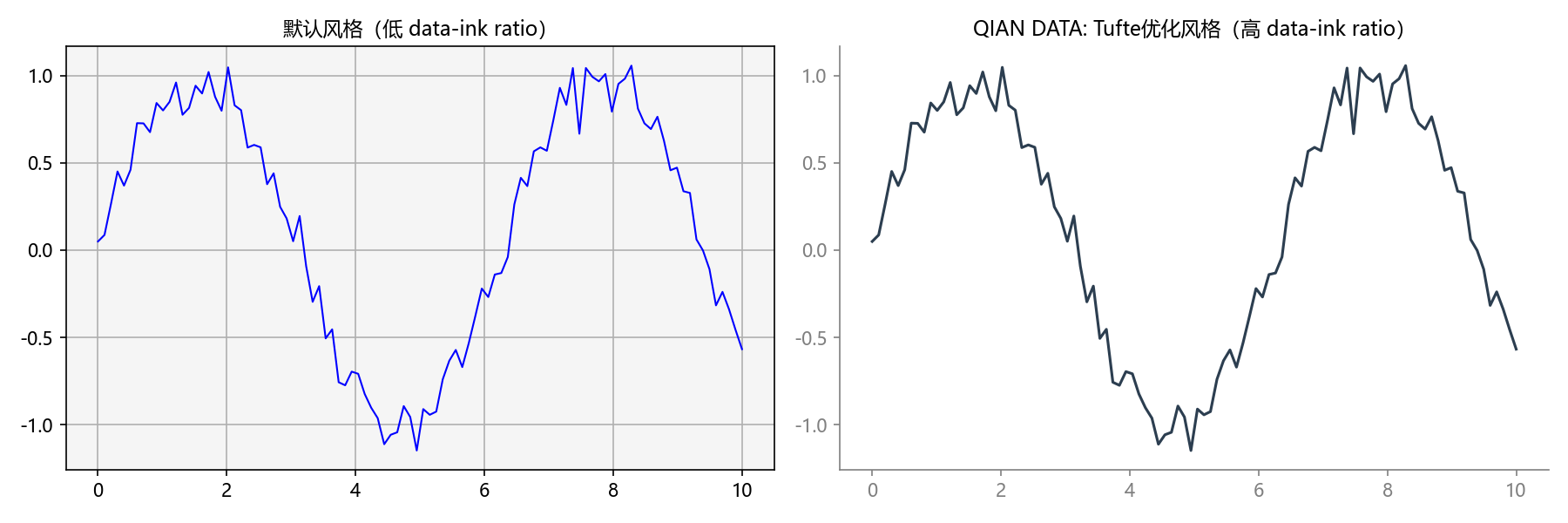

预期输出： 左右两张图对比，左图默认样式有过多网格、灰色背景、四周框线，视觉杂乱；右图去掉上/右轴线、灰色简约风格、无网格，数据线的视觉比重明显提升。
实用建议（Tufte原则落实到代码中）：
- 去掉上框线和右框线：
ax.spines['top'].set_visible(False)和ax.spines['right'].set_visible(False) - 网格线调低透明度（
ax.grid(alpha=0.2)）或只保留水平虚线 - 数据标签直接标注在图内而非依赖图例，减少读者视线在图表和图例之间的来回移动
- 颜色数量控制在 3-5 种以内，超出时使用灰度、线型或形状来辅助区分
- 坐标轴刻度标签尽量简洁——0.001 写成 1×10⁻³，避免小数点过多
- 非必要时不使用图例边框，通过
legend(frameon=False)移除 - Chartjunk 检查清单： 3D柱状图（除非必要）✗、图表内部填充渐变 ✗、元素阴影 ✗、装饰性背景图片 ✗、过于密集的网格线 ✗
一个简单的检查方法： 把你的图表截图，然后在图片编辑软件里把所有的"非数据元素"涂成白色。如果大量内容消失了，说明 data-ink ratio 太低，需要精简。
五、高级图表类型
5.1 小提琴图（Violinplot）替代箱线图
小提琴图在箱线图的基础上增加了核密度估计（KDE），能展示数据分布的形状——这在数据存在多模态（多个峰）时尤其重要，箱线图完全无法揭示这种结构。
python
# 小提琴图 vs 箱线图：分布可见性对比
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
# 准备三类数据
setosa_sepal = iris_df.iloc[:, 0][iris_df.species == 0]
versicolor_sepal = iris_df.iloc[:, 0][iris_df.species == 1]
virginica_sepal = iris_df.iloc[:, 0][iris_df.species == 2]
data_list = [setosa_sepal, versicolor_sepal, virginica_sepal]
# 左：箱线图（仅显示五数概括，看不到分布形态）
bp = ax1.boxplot(data_list, patch_artist=True,
boxprops=dict(facecolor='#85c1e9', alpha=0.6),
medianprops=dict(color='#1a5276', linewidth=2))
ax1.set_xticklabels(iris.target_names)
ax1.set_title('箱线图（仅显示五数概括）')
ax1.set_ylabel(iris.feature_names[0])
# 右：小提琴图（含KDE分布形状）
vp = ax2.violinplot(data_list, showmeans=True, showmedians=True)
colors_vp = ['#3498db', '#e74c3c', '#2ecc71']
for i, pc in enumerate(vp['bodies']):
pc.set_facecolor(colors_vp[i])
pc.set_alpha(0.7)
vp['cmeans'].set_color('darkred') # 均值用深红色圆点
vp['cmedians'].set_color('darkblue') # 中位数用蓝色短线
ax2.set_xticks([1, 2, 3])
ax2.set_xticklabels(iris.target_names)
ax2.set_title('QIAN DATA: 小提琴图（含分布形状）')
ax2.set_ylabel(iris.feature_names[0])
plt.tight_layout()
plt.savefig('violin_vs_box.png', dpi=200)
plt.show()

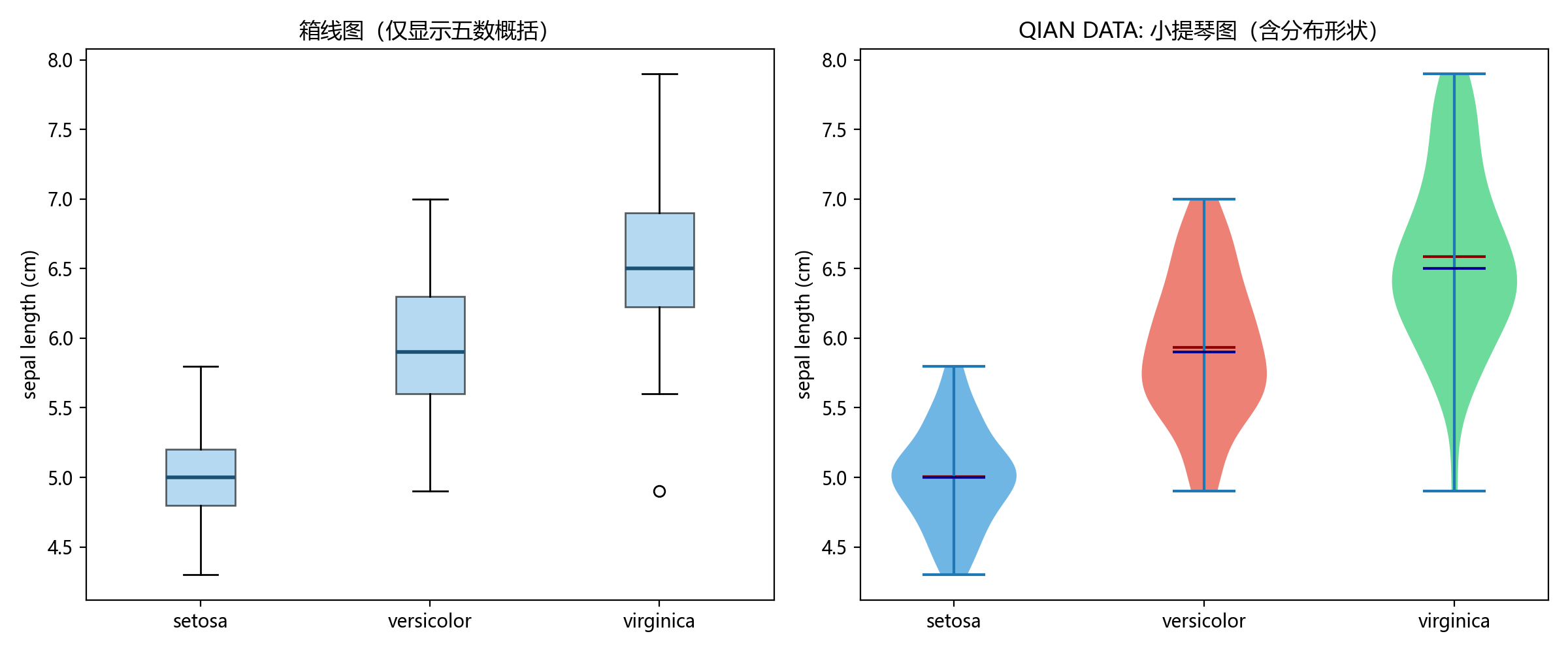

预期输出： 左侧箱线图展示五数概括（min、Q1、median、Q3、max），右侧小提琴图在此基础上叠加了核密度曲线。可以看到 setosa 的分布窄而集中（方差小），versicolor 和 virginica 有轻微右偏，箱线图完全无法暴露这些分布特征。
参数说明： showmeans=True 显示均值点，showmedians=True 显示中位数线；通过 vp['bodies'] 访问每个小提琴的主体部分，可单独设置颜色和透明度。

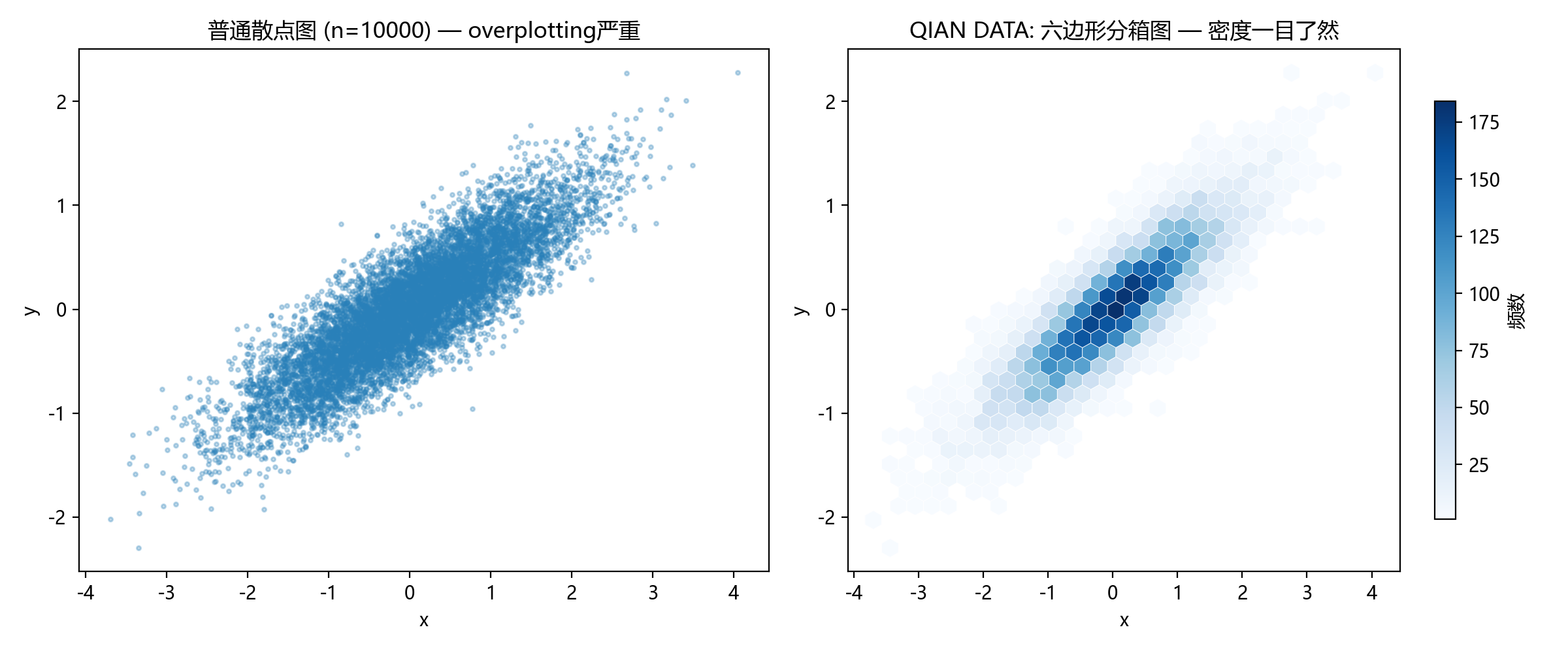

5.2 六边形分箱图（Hexbin）替代散点图
当数据点密集（超过数千个）时，普通散点图会出现严重的重叠（overplotting），无法看出密度分布。Hexbin 将平面划分为六边形网格，用颜色深浅表示落在每个格子中的点数，本质上是二维直方图。
python
# hexbin 解决 overplotting — 大样本下的密度可视性
n = 10000
x_big = np.random.randn(n)
y_big = x_big * 0.5 + np.random.randn(n) * 0.3
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
# 左：普通散点图（10000个点严重重叠，看不出密度差异）
ax1.scatter(x_big, y_big, alpha=0.3, s=5, c='#2980b9')
ax1.set_title(f'普通散点图 (n={n}) — overplotting严重')
ax1.set_xlabel('x'); ax1.set_ylabel('y')
# 右：六边形分箱图（密度分布一目了然）
hb = ax2.hexbin(x_big, y_big, gridsize=30, cmap='Blues',
mincnt=1, edgecolors='white', linewidths=0.3)
ax2.set_title('QIAN DATA: 六边形分箱图 — 密度一目了然')
ax2.set_xlabel('x'); ax2.set_ylabel('y')
cb = plt.colorbar(hb, ax=ax2, shrink=0.8)
cb.set_label('频数')
plt.tight_layout()
plt.savefig('hexbin_demo.png', dpi=200)
plt.show()
预期输出： 左图蓝色点完全糊成一片，无法分辨哪里密度高；右图六边形格子的颜色从浅蓝到深蓝渐变，中间对角线区域密度最高（因为 x 和 y 相关），一目了然。
参数详解：
gridsize=30：控制六边形网格的疏密（每个方向划分的格数），越大格子越多mincnt=1：最少有 1 个数据点的格子才显示，0 表示空网格也显示cmap='Blues'：用顺序型配色表达密度递增edgecolors='white'：格子边框颜色，让相邻网格视觉分离
5.3 配对图（Pairplot）替代多变量散点矩阵
seaborn 的 pairplot 在探索性数据分析（EDA）中极为常用——它一次性展示所有变量之间的两两散点关系，对角线上显示单变量分布。
python
# 配对图（使用seaborn，即插即用）
iris_sample = iris_df.copy()
iris_sample['species_name'] = iris_sample['species'].map({
0: 'setosa', 1: 'versicolor', 2: 'virginica'
})
sns.set_style('whitegrid')
g = sns.pairplot(iris_sample, hue='species_name',
palette='Set2',
diag_kind='kde',
plot_kws={'alpha': 0.6, 's': 30, 'edgecolor': 'white'},
diag_kws={'alpha': 0.7})
g.fig.suptitle('QIAN DATA: iris配对图（Pairplot — EDA利器）', y=1.02, fontsize=14)
plt.savefig('pairplot_iris.png', dpi=200, bbox_inches='tight')
plt.show()

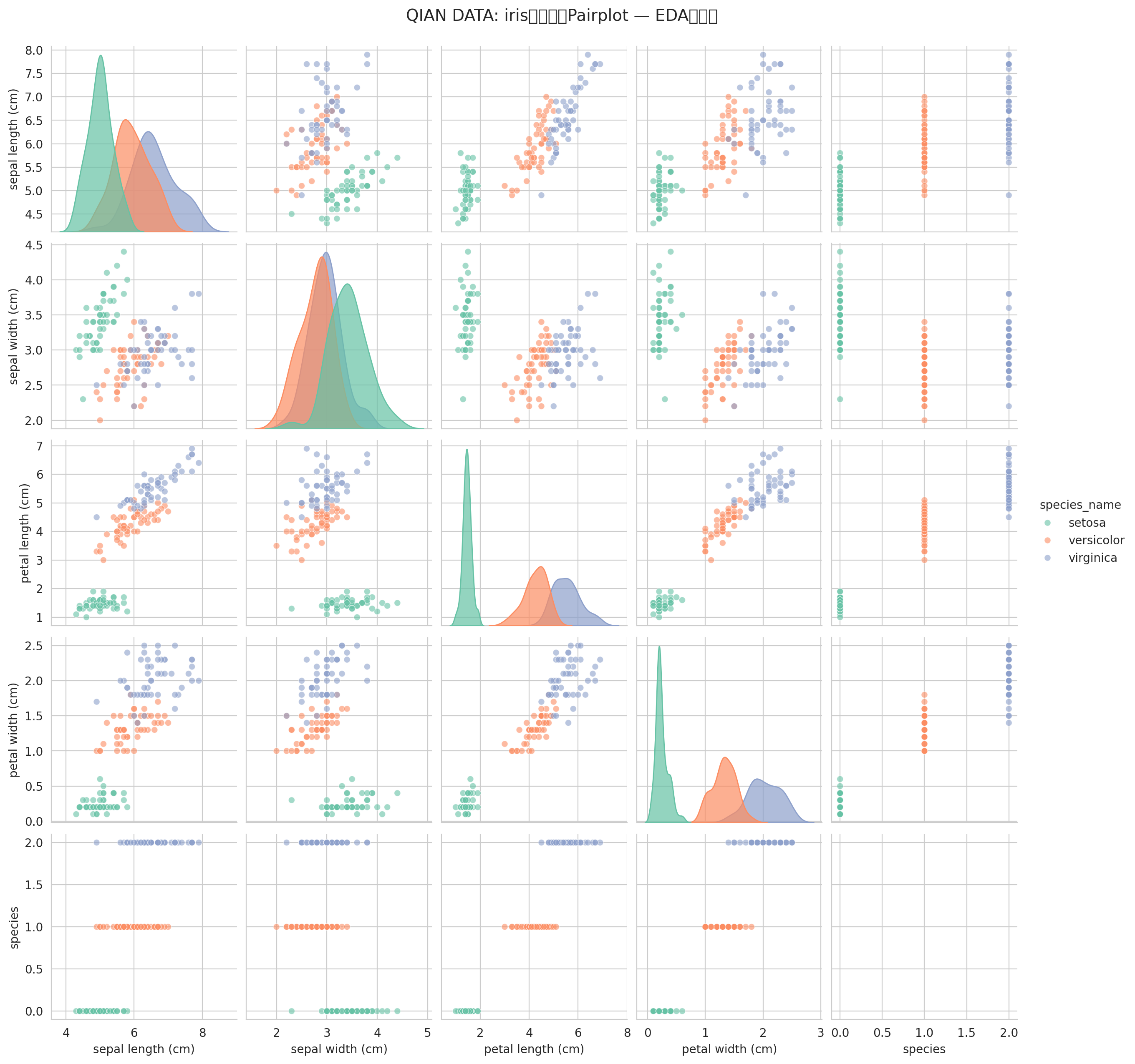

预期输出： 一个 4×4 的散点矩阵，对角线是各特征的核密度估计曲线，非对角线是两两散点图，不同物种用不同颜色（Set2 配色）区分。可以清晰看到 setosa 在花瓣长度和宽度上与其他两类明显分离。
注意： pairplot 属于 seaborn 的高级 API，适合快速 EDA。若需精细控制每个子图的样式，可以用 matplotlib 配合 subplot_mosaic 或 GridSpec 实现自定义版本的散点矩阵。
六、主题自定义
6.1 rcParams 精细调参
rcParams 是 matplotlib 的全局配置字典，修改它可以一次性地改变所有后续图表的样式。这是统一整个项目图表风格的最高效方式。
python
# rcParams 常见调参项
rcParams.update({
'font.family': 'sans-serif',
'font.size': 11,
'axes.titlesize': 13,
'axes.labelsize': 11,
'axes.spines.top': False, # 全局隐藏上框线
'axes.spines.right': False, # 全局隐藏右框线
'axes.grid': True,
'grid.alpha': 0.3,
'grid.linestyle': '--',
'lines.linewidth': 1.5,
'lines.marker': '', # 默认无标记点
'figure.dpi': 150, # 屏幕显示分辨率
'savefig.dpi': 200, # 文件保存分辨率
'savefig.bbox': 'tight', # 保存时自动裁剪空白
'legend.frameon': False, # 图例无边框
})
# 测试rcParams效果
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(x, y1, label='sin(x)+噪声')
ax.plot(x, y3, '--', label='sin·cos')
ax.set_xlabel('x'); ax.set_ylabel('y')
ax.set_title('QIAN DATA: rcParams 自定义风格')
ax.legend()
plt.savefig('rcparams_demo.png')
plt.show()

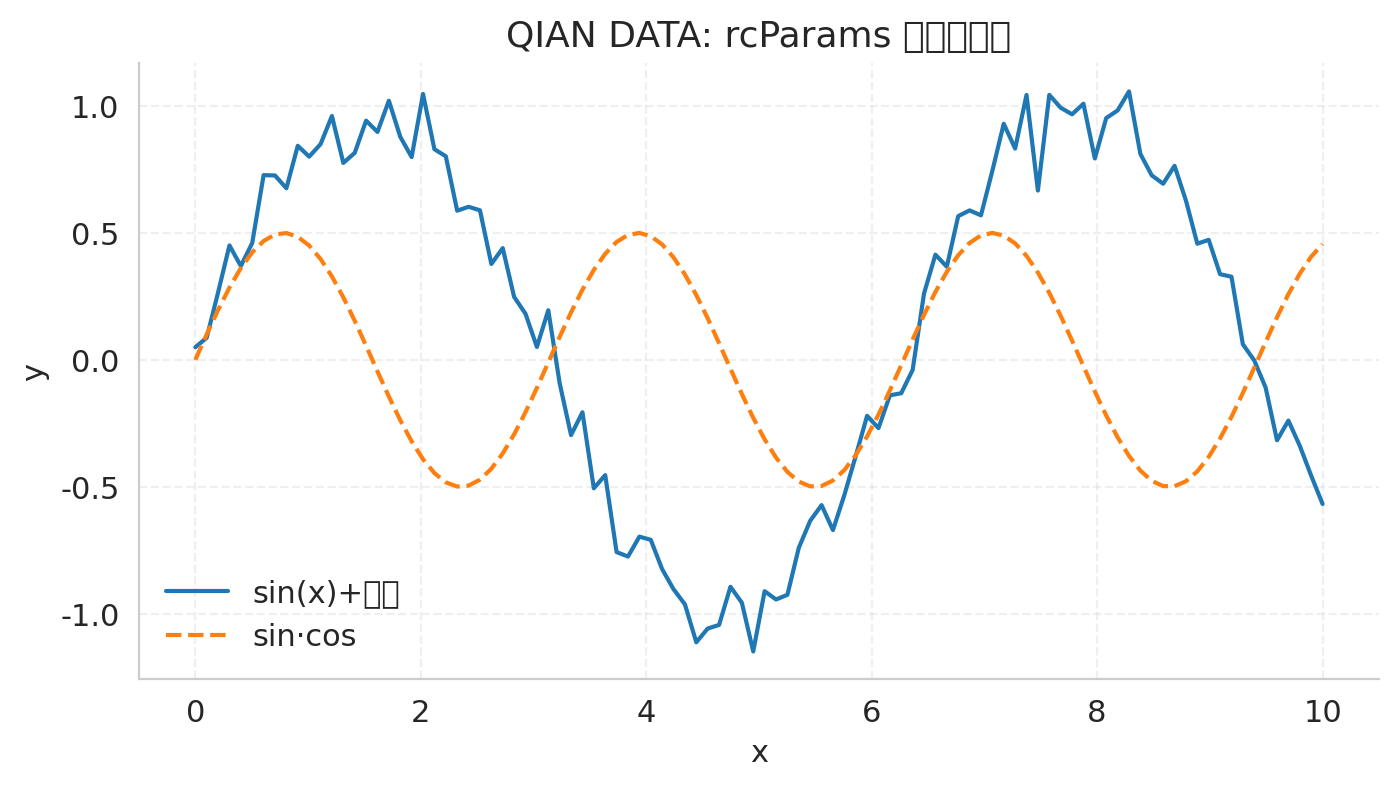

预期输出： 一张折线图，无上/右框线、灰色虚线网格、字体统一、标题略大于坐标轴标签、图例无边框，整体简洁干净。
常用 rcParams 速查表：
| 参数 | 作用 | 常见值 |
|---|---|---|
figure.figsize | 默认画布大小 | (8, 4) / (10, 5) |
figure.dpi | 显示分辨率 | 100 / 150 |
savefig.dpi | 保存分辨率 | 200 / 300 / 600 |
font.family | 字体族 | 'sans-serif' / 'SimHei' |
axes.prop_cycle | 颜色循环器 | plt.cycler(color=[...]) |
lines.linewidth | 默认线宽 | 1.5 / 2.0 |
legend.loc | 图例位置 | 'best' / 'upper right' |
axes.unicode_minus | 负号显示 | True（解决中文下负号显示为方块） |
6.2 Seaborn 风格对比
seaborn 提供了开箱即用的美观主题，可以在不修改 rcParams 的前提下快速切换整个图表的外观。
python
# 不同seaborn主题对比（独立出图，各展示一张）
styles = ['whitegrid', 'darkgrid', 'ticks', 'talk']
for i, style in enumerate(styles):
fig, ax = plt.subplots(figsize=(6, 3))
sns.set_style(style)
ax.plot(x, y1, color='#2980b9', linewidth=1.5, label='sin(x)')
ax.plot(x, y3, '--', color='#e74c3c', linewidth=1.2, label='sin·cos')
ax.set_title(f'QIAN DATA: seaborn style="{style}"')
ax.set_xlabel('x'); ax.set_ylabel('y')
ax.legend()
plt.tight_layout()
plt.savefig(f'style_{style}.png', dpi=150)
plt.show()
# 恢复常用风格
sns.set_style('whitegrid')预期输出： 四张主题不同的折线图——
| 主题 | 效果 |
|---|---|
whitegrid | 白色背景 + 灰色网格线，最通用 |
darkgrid | 深灰色背景 + 白色网格线，适合暗色模式 |
ticks | 白色背景 + 刻度线，无网格线 |
talk | 大字号，适合演讲投影 |
6.3 自定义颜色循环
matplotlib 默认的颜色循环（tab10）在超过 10 个类别时会重复使用，且默认配色偏亮。自定义颜色循环可以保证整个文档/项目的配色一致性。
python

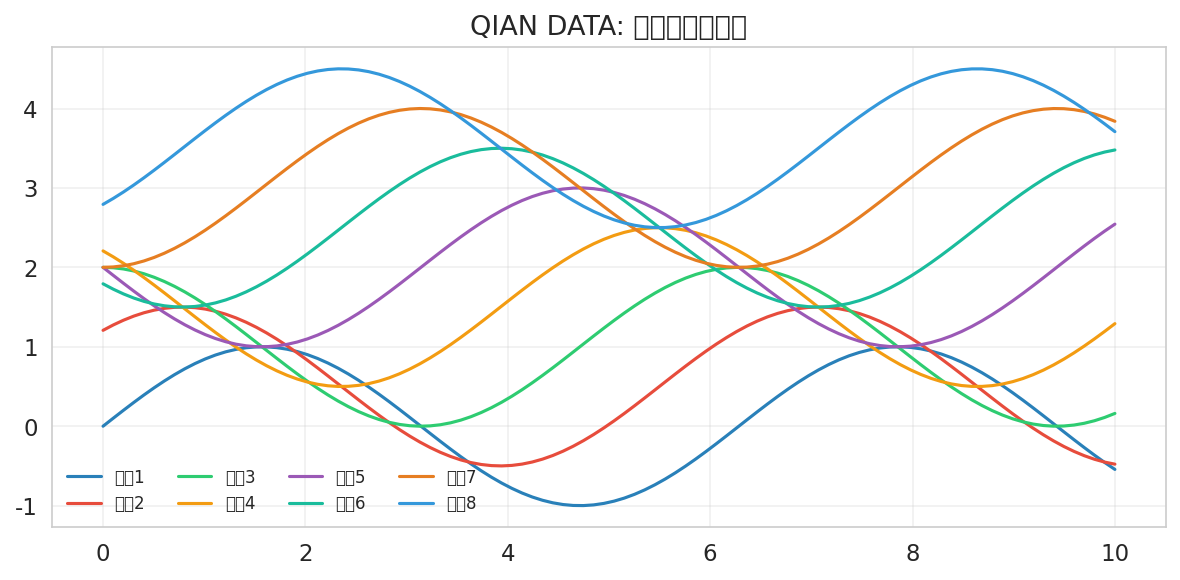

# 自定义颜色循环：八色QIAN配色
QIAN_COLORS = ['#2980b9', '#e74c3c', '#2ecc71', '#f39c12',
'#9b59b6', '#1abc9c', '#e67e22', '#3498db']
rcParams['axes.prop_cycle'] = plt.cycler(color=QIAN_COLORS)
# 测试：画8条曲线，自动循环使用QIAN颜色
fig, ax = plt.subplots(figsize=(8, 4))
for i in range(8):
ax.plot(x, np.sin(x + i * np.pi/4) + i*0.5,
linewidth=1.5, label=f'系列{i+1}')
ax.set_title('QIAN DATA: 自定义颜色循环')
ax.legend(ncol=4, fontsize=8)
plt.tight_layout()
plt.savefig('custom_cycle.png', dpi=150)
plt.show()
预期输出： 八条曲线依次使用 QIAN_COLORS 中的八个颜色（蓝、红、绿、橙、紫、青、棕、亮蓝），各条曲线清晰区分，无需手动为每条曲线指定颜色。
技巧： 将 QIAN_COLORS 定义在项目的配置文件中，所有图表统一导入，保证整篇文章的视觉连续性。
七、多子图布局
7.1 subplot_mosaic 布局
matplotlib 3.3+ 引入了 subplot_mosaic，可以用类 ASCII 字符串的方式定义复杂布局，比传统 GridSpec 更直观。
python
# subplot_mosaic 语法演示
mosaic = """
AAB
CCD
EED
"""
fig, axes = plt.subplot_mosaic(mosaic, figsize=(10, 8),
per_subplot_kw={'D': {'projection': 'polar'}})
# 填充各子图
axes['A'].plot(x, y1, color='#2980b9')
axes['A'].set_title('QIAN DATA: 子图A - 折线图')
axes['B'].bar(['A','B','C','D'], [12,35,28,45], color='#2ecc71')
axes['B'].set_title('子图B - 柱状图')
axes['C'].hist(y1, bins=20, color='#f39c12', edgecolor='white')
axes['C'].set_title('子图C - 直方图')
axes['D'].plot(np.linspace(0, 2*np.pi, 100),
np.abs(np.sin(np.linspace(0, 2*np.pi, 100))), color='#e74c3c')
axes['D'].set_title('子图D - 极坐标')
axes['E'].scatter(y1, y2, c='#9b59b6', alpha=0.6, s=20)
axes['E'].set_title('子图E - 散点图')
plt.tight_layout()
plt.savefig('mosaic_layout.png', dpi=200)
plt.show()

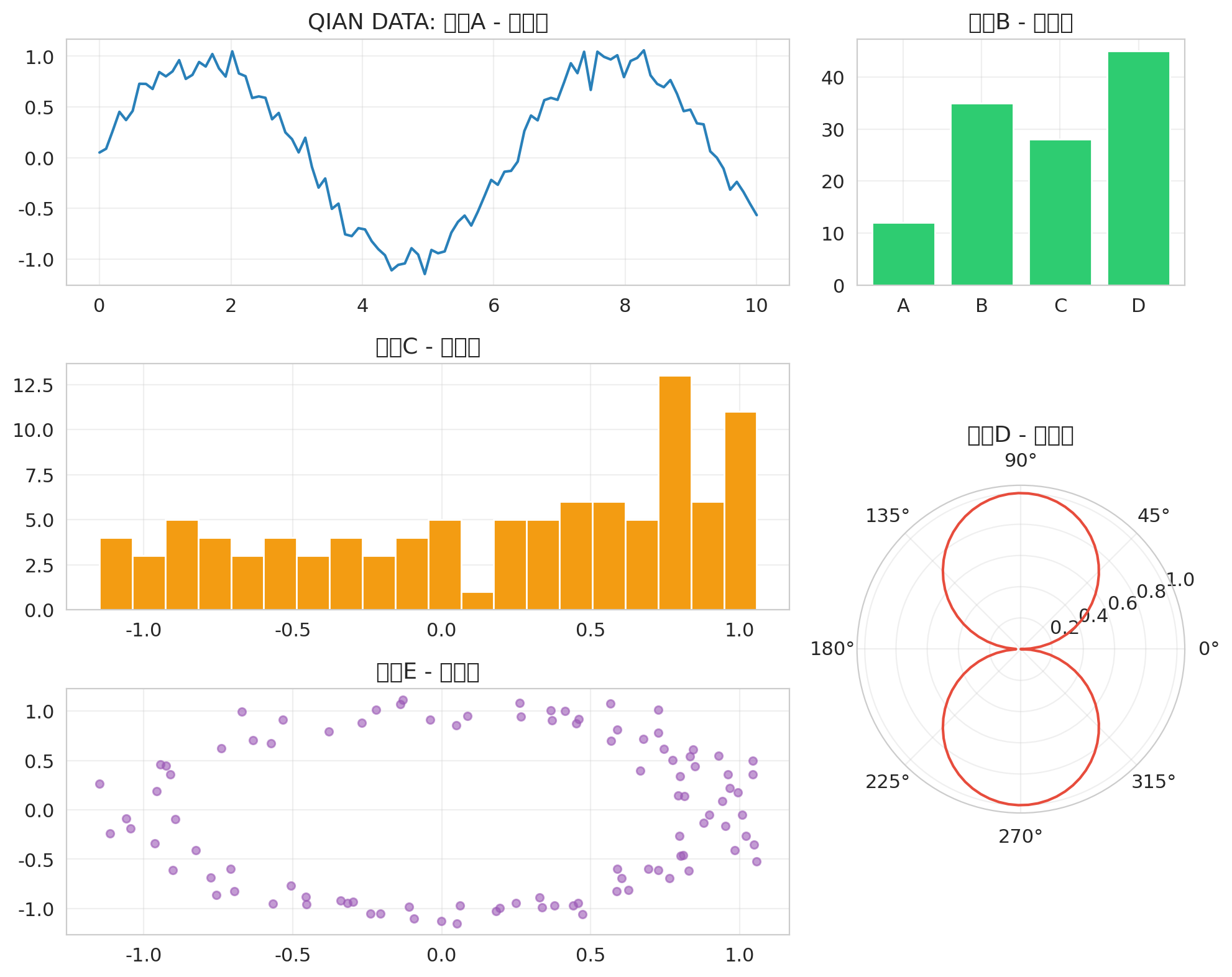

预期输出： 一张 3×3 网格的复杂布局图——
A A B ← A跨两列，B占一列
C C D ← C跨两列，D是极坐标投影（右侧一列）
E E D ← E跨两列，D从第二行延伸到第三行mosaic 核心优势：
- 用字符矩阵直观表达布局，代码可读性极高
- 重复字符 = 跨行/跨列，同一字符在矩阵中出现多次表示合并单元格
per_subplot_kw支持为特定子图单独设置投影（如 polar、3D）等参数- 返回字典（
axes['A']），通过键名访问，比索引更直观
7.2 GridSpec 高级用法
GridSpec 提供更精细的尺寸比例控制，适合需要非均匀宽度/高度的复杂面板场景。
python
# GridSpec 高级：自定义宽高比
fig = plt.figure(figsize=(12, 6))
gs = GridSpec(2, 3, figure=fig,
width_ratios=[2, 1, 1], # 第一列宽度是后两列的2倍
height_ratios=[1, 1.5], # 第二行高度是第1行的1.5倍
hspace=0.3, wspace=0.3)
# 左上（宽列占2倍宽度）
ax1 = fig.add_subplot(gs[0, 0])
ax1.plot(x, y1, color='#2980b9', linewidth=2, label='sin(x)')
ax1.plot(x, y3, '--', color='#e74c3c', linewidth=1.5, label='sin·cos')
ax1.set_title('QIAN DATA: 主曲线图')
ax1.legend(fontsize=9)
ax1.grid(alpha=0.3)
# 右上
ax2 = fig.add_subplot(gs[0, 1])
ax2.scatter(y1, y2, c='#2980b9', alpha=0.6, s=20, edgecolors='white')
ax2.set_title('散点图')
# 右中
ax3 = fig.add_subplot(gs[0, 2])
ax3.hist(y1, bins=20, color='#85c1e9', edgecolor='#2980b9', alpha=0.7)
ax3.set_title('直方图')
# 底部（跨越整行，gs[1, :] 表示第二行所有列）
ax4 = fig.add_subplot(gs[1, :])
ax4.fill_between(x, y1, alpha=0.3, color='#85c1e9')
ax4.plot(x, y1, color='#2980b9', linewidth=1.5)
ax4.set_title('底部宽图 - 填充面积图')
ax4.set_xlabel('x'); ax4.set_ylabel('y')
plt.savefig('gridspec_advanced.png', dpi=200, bbox_inches='tight')
plt.show()

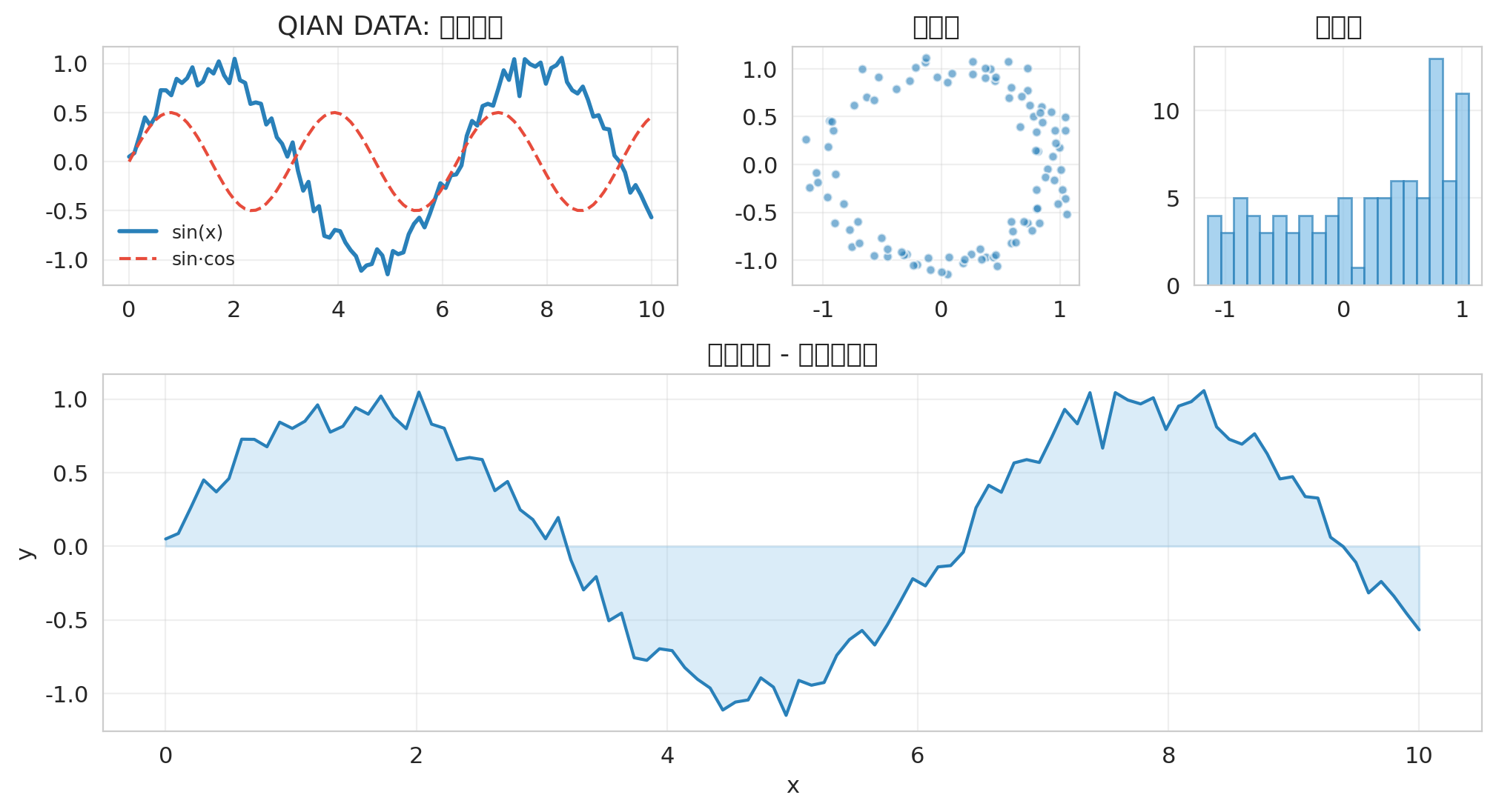

预期输出： 上排三张图——主折线图占两倍宽度（左侧）、散点图和直方图各占一份（右侧），底部一张跨越整行的填充面积图。整体形成"上三下一"的排版。
GridSpec 参数详解：
width_ratios：各列的宽度比例，[2,1,1]表示第一列宽度是后两列之和height_ratios：各行的高度比例hspace/wspace：子图之间的水平和垂直间距（单位为子图尺寸的比例）gs[行, 列]：支持切片语法，gs[0, :]表示第一行全部列，gs[1, 0:2]表示第二行前两列
八、双Y轴
当两个序列量纲不同（如营收和增长率）或数值范围差异极大时，双Y轴可以让它们在同一张图中展示对比关系。
python
# 双Y轴：营收（万元）与增长率（%）同图展示
months = np.arange(1, 13)
revenue = np.array([12, 15, 18, 22, 25, 30, 35, 33, 28, 26, 20, 18])
growth_rate = np.array([8, 6, 5, 4, 3, 2, 1, 0, -2, -4, -5, -6])
fig, ax1 = plt.subplots(figsize=(8, 4))
color1 = '#2980b9' # 左侧Y轴颜色（柱状图）
color2 = '#e74c3c' # 右侧Y轴颜色（折线图）
ax1.bar(months, revenue, color=color1, alpha=0.7, label='营收(万元)')
ax1.set_xlabel('月份')
ax1.set_ylabel('营收(万元)', color=color1)
ax1.tick_params(axis='y', labelcolor=color1)
ax1.set_xticks(months)
ax2 = ax1.twinx() # 创建共享X轴的第二Y轴
ax2.plot(months, growth_rate, color=color2, linewidth=2, marker='o', label='增长率(%)')
ax2.set_ylabel('增长率(%)', color=color2)
ax2.tick_params(axis='y', labelcolor=color2)
ax2.axhline(y=0, color='gray', linestyle='--', linewidth=0.5) # 零值参考线
plt.title('QIAN DATA: 双Y轴 - 营收与增长率 - ' + today)
fig.tight_layout()
plt.savefig('dual_axis.png', dpi=200)
plt.show()
预期输出： 柱状图（营收，左侧Y轴，蓝色系）和折线图（增长率，右侧Y轴，红色系）叠加显示。增长率从第7个月开始降至0以下，转为负增长，与营收的下降趋势吻合。
使用注意： 双Y轴容易误导读者的视觉判断——左侧的柱峰和右侧的线峰可能在同一位置但数值完全不同。建议在图例中明确标注两组数据的分属坐标轴，且两个轴的范围尽量设计为视觉可比（如让两者的"视觉高峰"对齐）。
九、热力图与相关性矩阵
热力图是展示特征间相关性的标准手段，配合上三角掩码（mask）可避免冗余展示对称矩阵的两侧。
python
# 热力图 + 上三角掩码（相关性矩阵）
corr = iris_df.iloc[:, :4].corr()
mask = np.triu(np.ones_like(corr, dtype=bool)) # 上三角为True
plt.figure(figsize=(8, 6))
sns.heatmap(corr, mask=mask, annot=True, fmt='.3f',
cmap='RdBu', center=0, square=True,
linewidths=0.5, cbar_kws={'shrink': 0.8},
vmin=-1, vmax=1)
plt.title('QIAN DATA: 特征相关性热力图 - ' + today)
plt.tight_layout()
plt.savefig('heatmap.png', dpi=200)
plt.show()

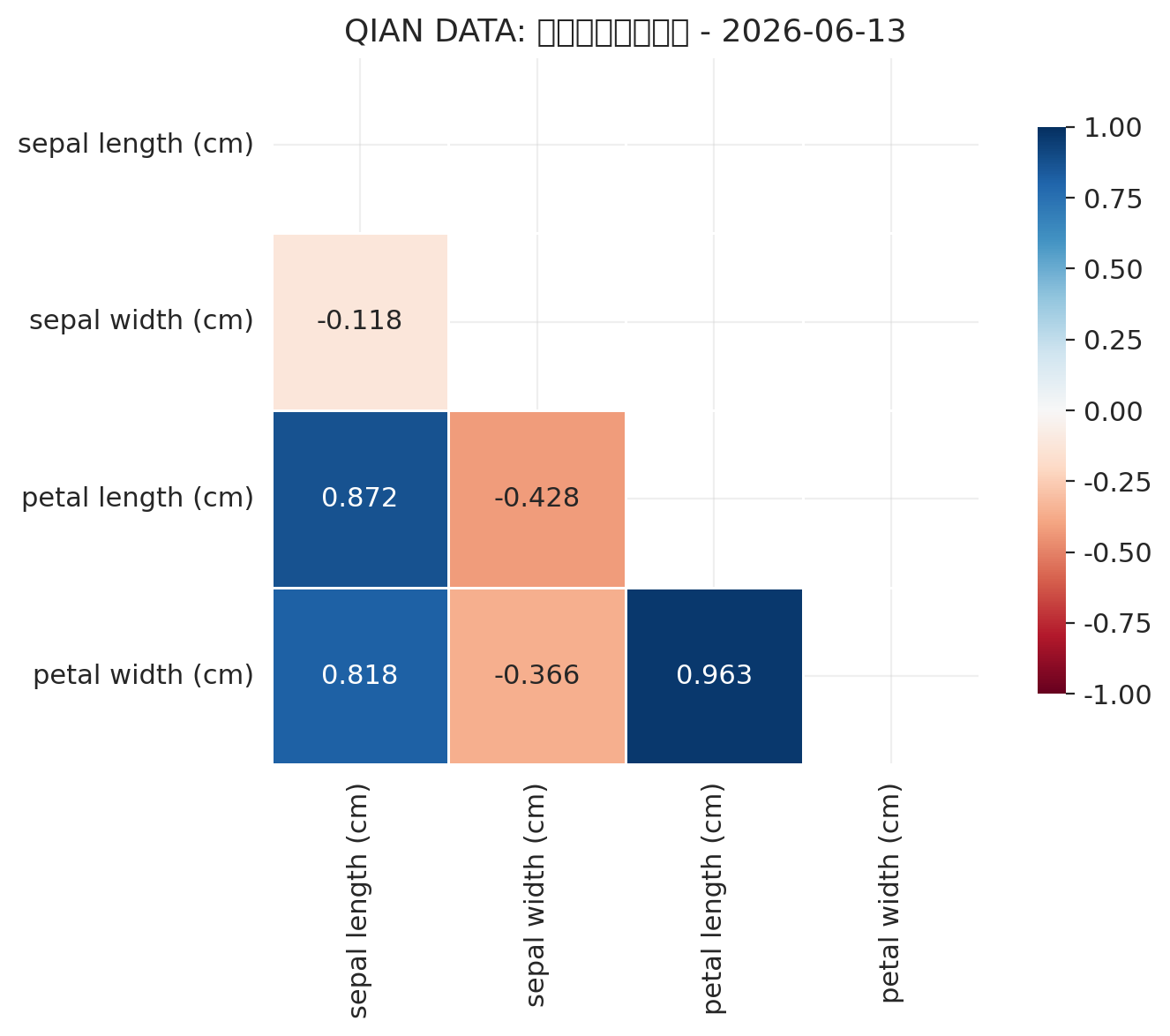

预期输出： 一张下三角显示的热力图，相关系数保留3位小数标注在格子中。RdBu配色——红色表示正相关，蓝色表示负相关，白色表示零相关。petal length（花瓣长度）和 petal width（花瓣宽度）之间的相关系数接近 0.96，强正相关。
参数说明：
mask=np.triu(...)：遮盖上三角区域（因相关系数矩阵对称），避免重复展示annot=True, fmt='.3f'：在格子中标注数值，保留三位小数center=0：以零值为中点，正负相关性用不同颜色方向表达vmin=-1, vmax=1：固定颜色映射范围到 [-1, 1]square=True：每个格子为正方形linewidths=0.5：格子之间的分割线宽度
十、输出优化
10.1 不同格式的输出参数
matplotlib 支持多种矢量图和位图格式，不同使用场景应选择不同输出格式：
| 格式 | 后缀 | 适用场景 | 特点 |
|---|---|---|---|
| 位图 | PNG | 网页、公众号 | 通用性最强，不支持无限缩放 |
| 矢量图 | SVG | 网页、矢量编辑器（如Illustrator） | 无限缩放，文件较小，可编辑 |
| 矢量图 | EPS | LaTeX 论文插入 | 学术出版标准，适合印刷 |
| 矢量图 | 文档排版，多图合成 | 支持嵌入字体，跨平台兼容性好 |
python

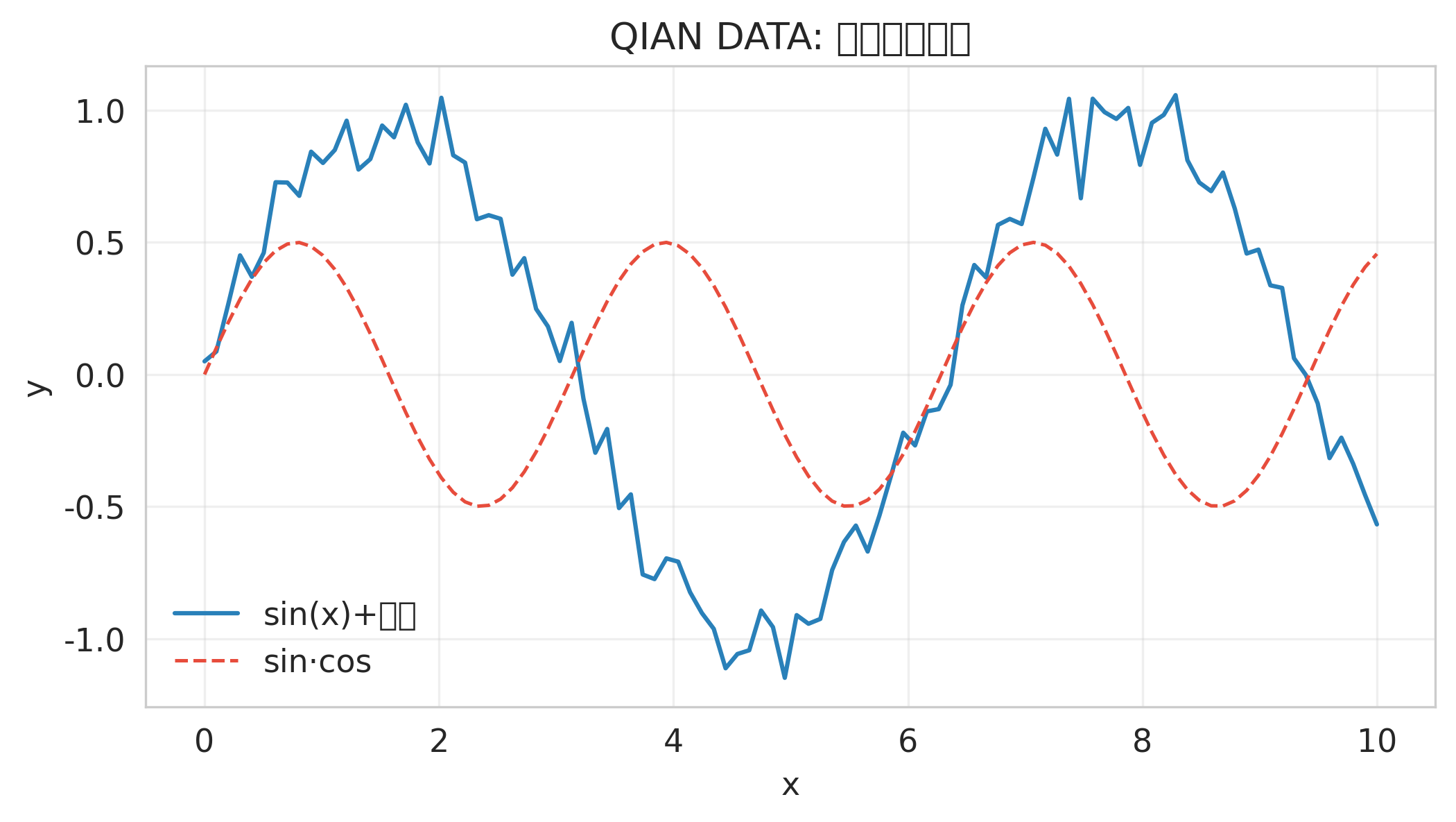

# 输出格式对比：同时保存四种格式
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(x, y1, color='#2980b9', linewidth=1.5, label='sin(x)+噪声')
ax.plot(x, y3, '--', color='#e74c3c', linewidth=1.2, label='sin·cos')
ax.set_title('QIAN DATA: 输出格式对比')
ax.set_xlabel('x'); ax.set_ylabel('y')
ax.legend()
# 同时保存多种格式
plt.savefig('output_demo.png', dpi=300, bbox_inches='tight') # 位图，300dpi
plt.savefig('output_demo.svg', bbox_inches='tight') # 矢量图
plt.savefig('output_demo.pdf', bbox_inches='tight') # 矢量图
plt.savefig('output_demo.eps', bbox_inches='tight') # 矢量图
plt.show()
预期输出： 四份相同内容的文件。用浏览器打开 SVG 可无限缩放不失真，PDF 插入 LaTeX 编译后保持清晰，PNG（300dpi）在任何查看器中都正常显示但文件最大。
10.2 DPI 选择与字体嵌入
DPI（dots per inch，每英寸点数）直接影响输出图片的清晰度和文件大小。
python

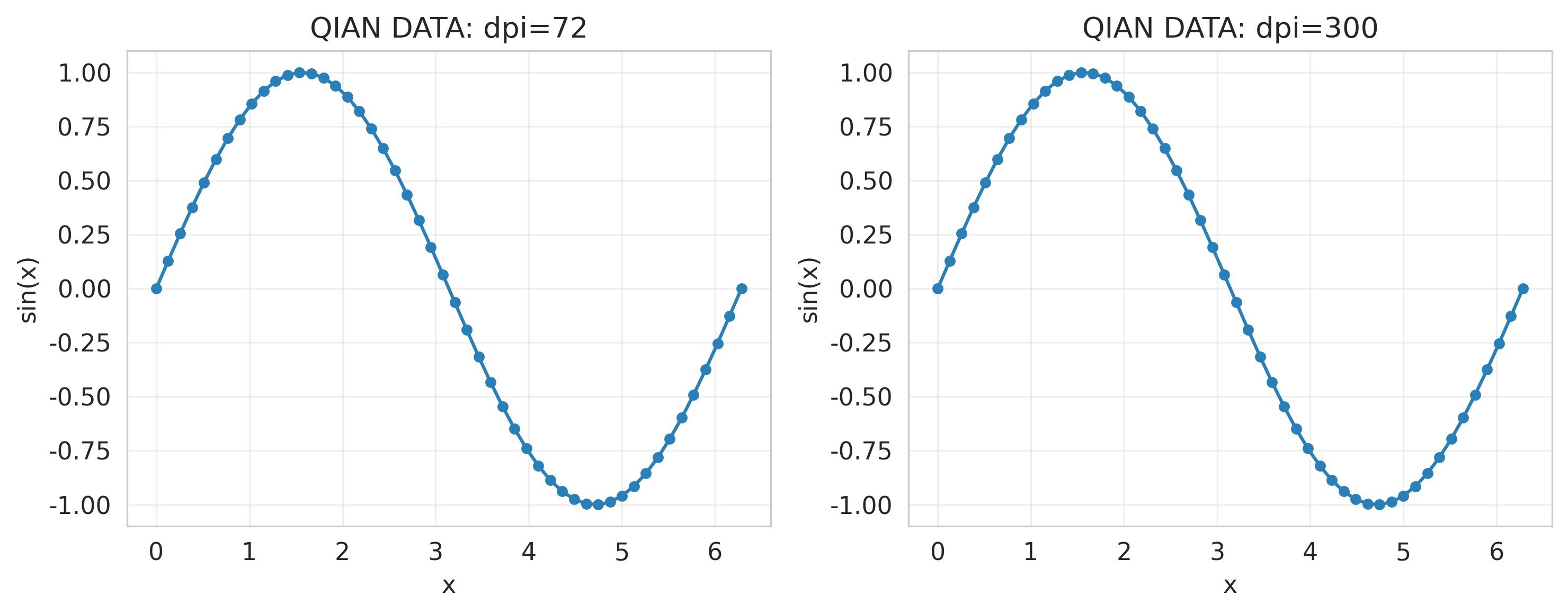

# dpi 对清晰度的影响对比
fig, axes = plt.subplots(1, 2, figsize=(10, 4))
x_test = np.linspace(0, 2*np.pi, 50)
for ax, dpi_val in zip(axes, [72, 300]):
ax.plot(x_test, np.sin(x_test), 'o-', markersize=4)
ax.set_title(f'QIAN DATA: dpi={dpi_val}')
ax.set_xlabel('x'); ax.set_ylabel('sin(x)')
plt.tight_layout()
plt.savefig('dpi_72.png', dpi=72, bbox_inches='tight')
plt.savefig('dpi_300.png', dpi=300, bbox_inches='tight')
plt.show()
预期输出： 两张看似相同的图，但 dpi=72 的图片在放大时出现锯齿（马赛克边缘），dpi=300 的图片边缘平滑。将两张图片插入 Word 并缩放对比时差异更为明显。
DPI 选择指南：
| 场景 | 推荐 DPI | 说明 |
|---|---|---|
| 公众号 / 网页 | 72-150 | 屏幕分辨率足够，文件小加载快 |
| 一般打印 / Word | 200-300 | 折中清晰度和文件大小 |
| 学术论文 / 出版印刷 | 300-600 | 印刷品要求最高清晰度 |
| 仅屏幕查阅 | 100 | 节省空间 |
字体嵌入（PDF/EPS 输出）：
python
# 确保输出中的字体正确嵌入（避免PDF在其他电脑上字体缺失）
rcParams['pdf.fonttype'] = 42 # Type 42（TrueType），保真度最高
rcParams['ps.fonttype'] = 42 # PostScript / EPS 字体类型
rcParams['font.family'] = 'sans-serif'fonttype=42 将 TrueType 字体嵌入为可缩放路径，避免 PDF 在不同操作系统上字体替换导致的排版错乱。
十一、自定义配色方案
一套好的配色方案是学术图表的"门面"，也是形成个人/团队视觉品牌的有效手段。
python
# QIAN蓝色系配色方案
QIAN_BLUE = ['#e8f4fd', '#b3d9f2', '#85c1e9', '#59b3f9',
'#2980b9', '#1a5276', '#0e2f5a']
categories = ['A', 'B', 'C', 'D', 'E', 'F', 'G']
values = [12, 35, 28, 45, 18, 33, 22]
plt.figure(figsize=(8, 4))
bars = plt.bar(categories, values, color=QIAN_BLUE, edgecolor='white')
plt.xlabel('类别')
plt.ylabel('值')
plt.title('QIAN DATA: 蓝色系配色方案')
# 数据标签标注
for bar, val in zip(bars, values):
plt.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.5,
str(val), ha='center', fontsize=10)
plt.tight_layout()
plt.savefig('custom_colors.png', dpi=200)
plt.show()

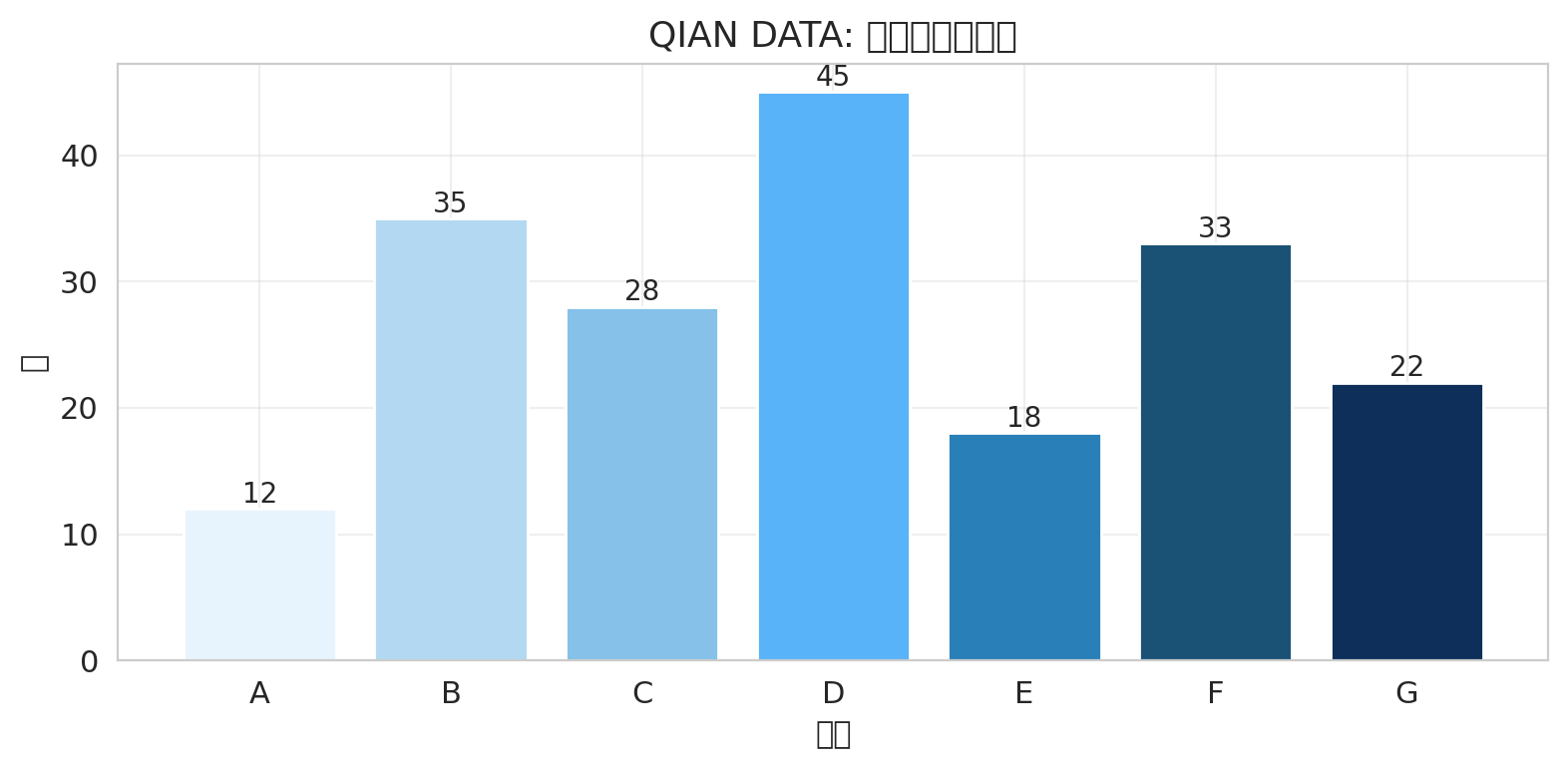

预期输出： 七根柱状图从浅蓝到深蓝渐变，每个柱的上方标注对应的数值，整体风格统一、层次分明。
QIAN色板（推荐复制到项目中统一使用）：
| 名称 | 色值 | 用途 |
|---|---|---|
| QIAN浅蓝 | #e8f4fd | 背景填充、次要区域 |
| QIAN中浅蓝 | #b3d9f2 | 辅助数据系列 |
| QIAN中蓝 | #85c1e9 | 次要数据系列 |
| QIAN强调蓝 | #59b3f9 | 装饰线、辅助元素 |
| QIAN主色蓝 | #2980b9 | 主数据系列、主线条 |
| QIAN深蓝 | #1a5276 | 主标题、主轴线 |
| QIAN极深蓝 | #0e2f5a | 强调文本、背景极深色 |
十二、常见痛点（附解决方案）
12.1 中文乱码
这是 matplotlib 中文用户遇到最多、也最容易让人崩溃的坑。核心原因是 matplotlib 默认字体（DejaVu Sans）中不包含中文字符集（CJK Unified Ideographs），因此遇到中文就直接显示为一个个小方格（□□□□）。更令人困惑的是，有时候同样的代码在同事的电脑上正常显示，在自己机器上就乱码，这是因为两台机器上安装的字体不同。
python
# 标准解决方案：指定可用的中文字体
rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'WenQuanYi Micro Hei']
rcParams['axes.unicode_minus'] = False # 解决负号显示为方块的问题（重要！）为什么 axes.unicode_minus 必须设为 False？ 因为 matplotlib 默认使用 Unicode 的减号字符（U+2212）来渲染负号，但某些中文字体不包含这个字符，导致 -1 显示为方块。设为 False 后改用标准的短横线（连字符）代替。
python
# 如果不知道系统安装了哪些中文字体，运行以下代码查看
import matplotlib.font_manager as fm
fonts_available = [f.name for f in fm.fontManager.ttflist]
chinese_fonts = [f for f in fonts_available if any(k in f for k in ['Hei', 'YaHei', 'Song', 'Fang', 'Kai', 'Ming', 'CJK', 'Noto'])]
print('可用的中文字体：', chinese_fonts)
# 输出示例：['SimHei', 'Microsoft YaHei', 'WenQuanYi Micro Hei', 'Noto Sans CJK SC']各平台推荐中文字体：
| 平台 | 推荐字体 | fallback |
|---|---|---|
| Windows | SimHei（黑体）、Microsoft YaHei（微软雅黑） | DengXian |
| macOS | PingFang SC、Heiti SC | STHeiti |
| Linux | WenQuanYi Micro Hei、Noto Sans CJK SC | — |
12.2 图例重叠
当图例条目过多（超过5条）或图表尺寸偏小时，图例会与数据区域重叠，遮挡信息。这在多曲线对比图中尤其常见。
python
# 图例重叠的三种解决方案
fig, ax = plt.subplots(figsize=(8, 4))
for i in range(6):
ax.plot(x, np.sin(x + i*0.5) + i*0.3, label=f'曲线{i+1}')
# 方案A（推荐）：放在绘图区域右侧外部，完全不遮挡数据
ax.legend(bbox_to_anchor=(1.05, 1), loc='upper left', borderaxespad=0)
# 方案B：多列排列——适合条目较多时横向排布
# ax.legend(ncol=2, fontsize=8)
# 方案C：调整位置到角落——适合条目较少时
# ax.legend(loc='lower right')
# 方案D：将图例放在图外下方
# ax.legend(bbox_to_anchor=(0.5, -0.15), loc='upper center', ncol=3)
ax.set_title('QIAN DATA: 图例放置优化')
plt.tight_layout()
plt.savefig('legend_fix.png', dpi=150, bbox_inches='tight')
plt.show()

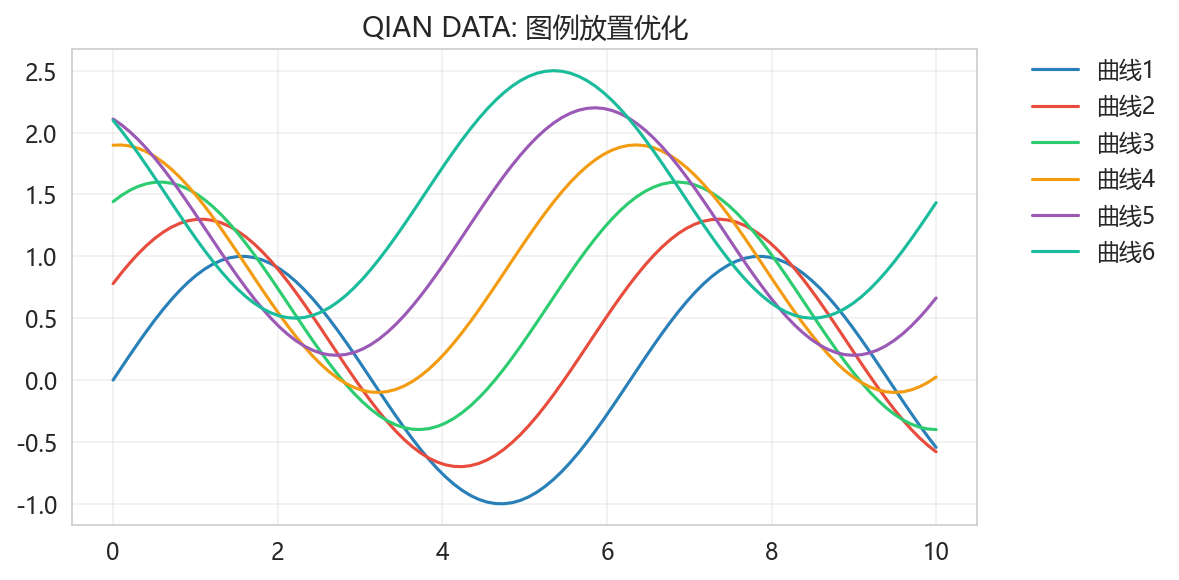

预期输出： 图例放在绘图区域右侧外部（bbox_to_anchor=(1.05, 1)），不遮挡任何数据曲线。

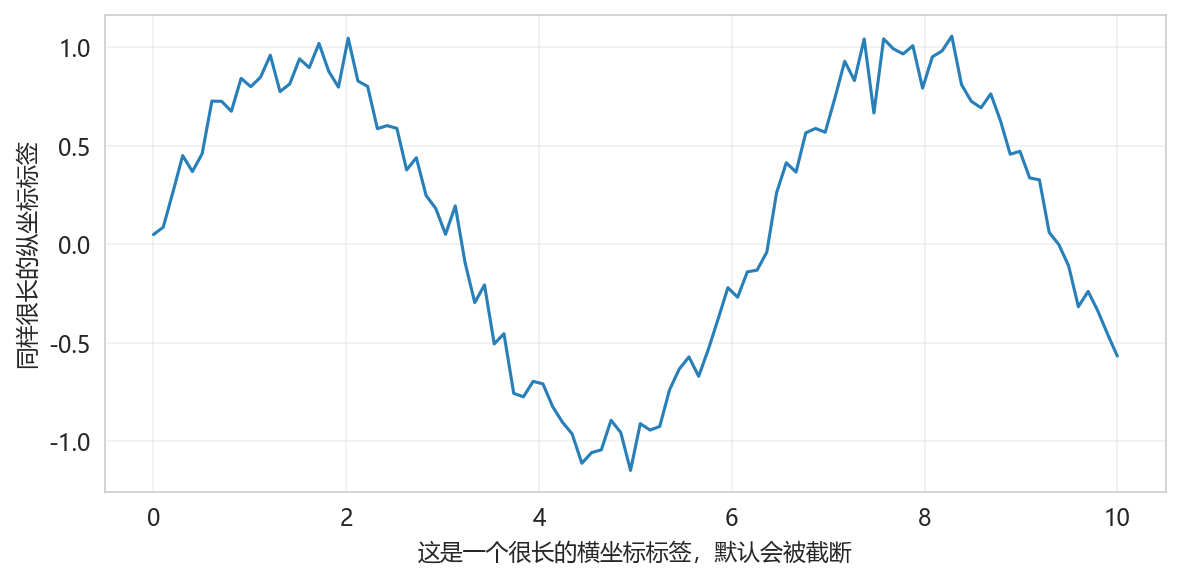

12.3 坐标轴标签截断
长标签（尤其是中文标签或较长的变量名）经常在保存时被裁剪掉一部分。
python
# 标签截断的标准解决方案
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(x, y1)
ax.set_xlabel('这是一个很长的横坐标标签，默认会被截断')
ax.set_ylabel('同样很长的纵坐标标签')
# 方案1：tight_layout 自动调整
plt.tight_layout()
plt.savefig('label_cutoff.png', dpi=150, bbox_inches='tight')
# 方案2（备用）：手动调整边距
# fig.subplots_adjust(bottom=0.15, left=0.15)
plt.show()
预期输出： 长标签完整显示，没有被截断或覆盖。tight_layout() 自动压缩各元素的间距，bbox_inches='tight' 在保存时进一步裁剪画布边界。

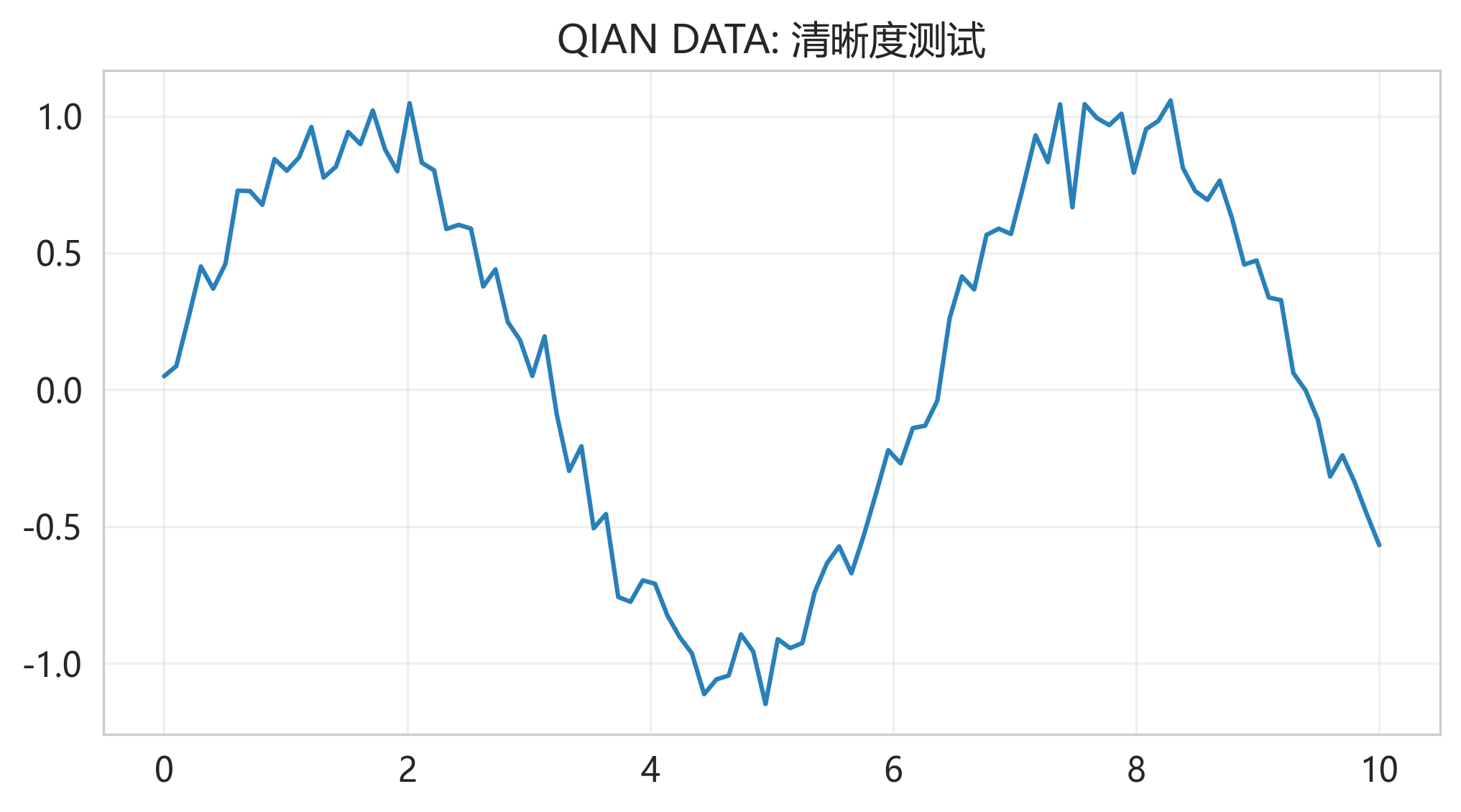

12.4 保存模糊
保存的图片在 Word 或 PPT 中放大后出现锯齿、模糊——这是科研论文中最常被审稿人批评的问题之一。
python
# 保存模糊的根本原因和对应策略
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(x, y1, linewidth=1.5)
ax.set_title('QIAN DATA: 清晰度测试')
# 错误做法：使用默认低dpi
plt.savefig('fuzzy.png', dpi=72) # ❌ 模糊！不适用于任何正式用途
# 正确做法：高dpi + 裁剪空白
plt.savefig('sharp.png', dpi=300, bbox_inches='tight') # ✅ 清晰，适合投稿
# 终极方案：使用矢量格式
plt.savefig('sharp.svg', bbox_inches='tight') # ✅ 无限缩放，永不模糊
plt.show()
清晰度检查清单（投稿前逐项确认）：
- [ ]
savefig(dpi=300)— dpi 是否至少300 - [ ]
bbox_inches='tight'— 是否裁剪多余空白 - [ ] 矢量格式（SVG/PDF/EPS）— 如果期刊支持矢量图，优先使用
- [ ] 字体大小 — 缩放后的字体是否仍可读（建议字号 ≥ 8pt）
- [ ] 线条粗细 — 缩小后线条是否可见（建议 ≥ 0.5pt）
- [ ] 颜色打印兼容性 — 是否在灰度打印下也能区分
总结
本文从 matplotlib 的三层架构出发，系统介绍了高级绘图的各个环节，涵盖了从数据可视化原理到实际代码实现的完整链条。
| 主题 | 工具 / 方法 | 适用场景 |
|---|---|---|
| 颜色映射 | 顺序型 / 发散型 / 定性型 | 不同类型数据的配色选择 |
| 排版优化 | Tufte原则、data-ink ratio | 学术论文级图表制作 |
| 高级图表 | violinplot / hexbin / pairplot | 大数据、多变量、分布展示 |
| 主题自定义 | rcParams / seaborn风格 | 统一整个项目的图表风格 |
| 多子图布局 | subplot_mosaic / GridSpec | 复杂信息面板设计 |
| 输出优化 | SVG/EPS/PDF / dpi选择 / 字体嵌入 | 出版印刷、网页展示 |
| 常见痛点 | 中文乱码 / 图例重叠 / 标签截断 / 保存模糊 | 日常开发避坑指南 |
记住：好的可视化不是画得花哨，而是在最小的空间里传递最多的信息（max data-ink ratio）。 每一根线条、每一个颜色、每一处标注，都应该为传递数据服务。
参考资源
[1] matplotlib 官方文档. https://matplotlib.org/stable/tutorials/. [2] seaborn 官方教程. https://seaborn.pydata.org/tutorial.html. [3] Tufte, E. (2001) The Visual Display of Quantitative Information, 2nd ed [4] matplotlib colormap 参考：https://matplotlib.org/stable/users/explain/colors/colormaps.html.
